EV2 Testeur du module de déformation statique, Testeur de charge de plaque statique
Définition
Le testeur de module de déformation statique ((Ev2) est utilisé pour mesurer la valeur de sédimentation du parcours sous charge statique, afin d'évaluer la capacité de support et la déformation du parcours,Il convient à l' utilisation pour les chemins de fer.Il s'agit d'un instrument très important pour les essais de trottoir.
Caractéristiques
Les capteurs et pièces importés garantissent une grande précision de mesure
Affichage LCD avec rétroéclairage pour une visibilité élevée
Calcul automatique des valeurs Ev1, Ev2 et Ev2/Ev1 et courbe d'affichage
Construit dans le programme de test K30, test rapide du coefficient de sous-grade
machine principale portable équipée d'une micro-imprimante Bluetooth,
Interface de données USB facile à connecter à l'ordinateur
Spécifications techniques
| Application du projet |
Type de sol |
Le sol et le mélange d'agrégats de sol dont la taille n'est pas supérieure à 1/4 du diamètre de la plaque. |
| Plage de pression |
10 MPa à 225 MPa |
| Profondeur effective |
Condition normale 500 mm |
| Dispositif de mesure |
Plaque de roulement |
Diamètre |
300 mm |
| Épaisseur |
25 mm |
| Le poids |
17.5 kg |
| Dispositif de chargement |
Pompes hydrauliques |
100KN |
| Tubes à haute pression |
2 m |
| Barre extensible pour bouteille d'huile |
1*40 mm, 1*90 mm, 1*120 mm, 1*160 mm, 2*60 mm |
| Appareil de mesure de la sédimentation |
La structure |
Cadre à trois points, bras de levier flexible et rotatif, base réglable |
| Dimension |
Pour les véhicules à moteur |
| Poids net |
12.5 kg |
| Le compteur de sédimentation électrique |
Poids net |
00,8 kg |
| Taille globale |
100*205*40 mm |
| Taille de l'écran |
3 pouces |
| Quantité de stockage |
400 groupes courbe d'essai |
| Énergie électrique |
Batterie au lithium, 18 heures de travail continu |
| Transducteur |
Transducteur de pression |
100KN, |
| Transducteur de déplacement |
25 mm, 0,01 mm |
| Imprimante |
Imprimante Bluetooth sans fil |
| Environnement de travail |
Environnement de travail |
-10 à +40 |
| Humidité |
RH inférieure à 85% |
| Casque de la machine principale |
Matériel |
Plastiques de génie |
| Poids net |
7 kg ou plus |
| Dimension globale |
470 360 |
| Casse d'emballage extérieur |
Le cas n° 1 |
Matériel |
Alliages d'aluminium |
| Le poids |
72 kg |
| Dimension globale |
1410 |
| Le cas 2 |
Matériel |
Alliages d'aluminium |
| Le poids |
32 kg |
| Dimension globale |
1270 |

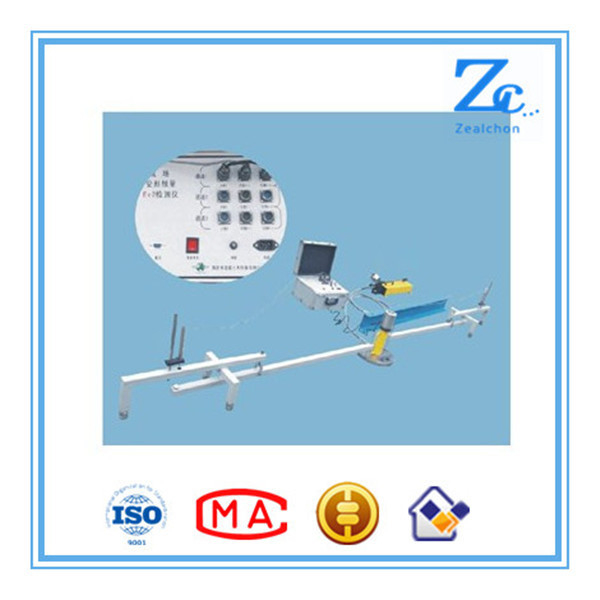

Les images du produit:
Le service:
1- Garantie 1 an de remplacement et de retour.
2, Fourniture de visites d'usine et d'études, formation technique
3, une assistance technique 24 heures sur 24 par e-mail ou par téléphone
4, Fournir des lignes directrices pour la conception de programmes de construction de laboratoires
5, Fourniture de services de conception de produits et OEM
Emballage et expédition
Salon du commerce:
Certification de l'appareil
