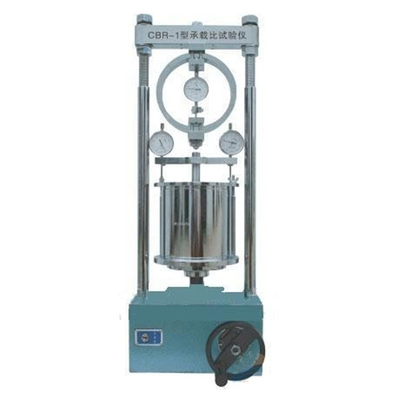

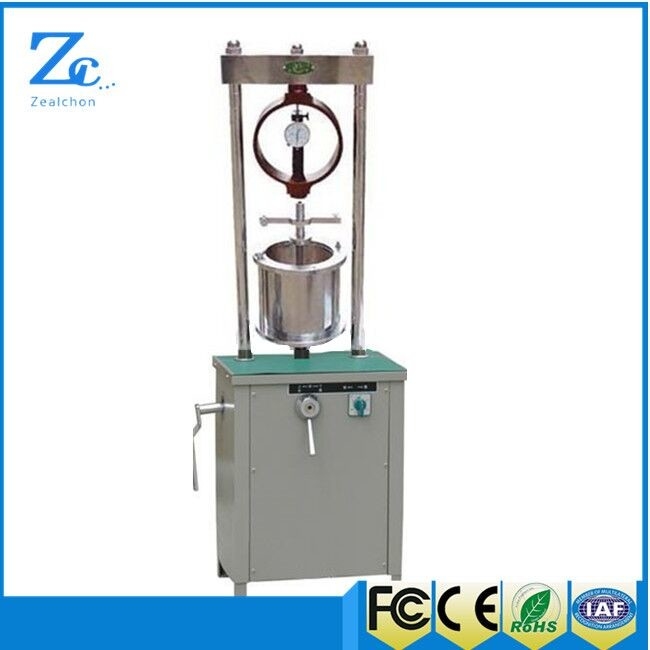

B12 Appareil de test du rapport de roulement du laboratoire du sol de Californie

Testeur de rapport porteur CBR YXPY pour sol B12

Appareil d'essai de rapport porteur California (CBR) de laboratoire est spécialement conçu par nos professionnels pour répondre aux diverses exigences des clients. Utilisé dans la construction de routes, cet appareil précis et efficace est fixé au dessous d'un châssis mobile ou monté sur une poutrelle en acier laminé en porte-à-faux à l'arrière d'un camion. Ceux-ci peuvent être acquis dans différents types de modèles.

Caractéristiques :

Utilisé dans les projets de construction routière

Mesure précise

Performance efficace

EKE 12001 :

Vérin de chargement avec support en U, capacité 50 kN (5 000 kgf), levée de 50 mm. Ceci est spécialement conçu pour être utilisé avec l'appareil d'essai CBR sur le terrain. Il se compose d'un vérin à vis à une seule vitesse, à commande manuelle, de 1,25 mm/min, équipé d'un support en U. Un adaptateur hexagonal est fourni pour fixer un anneau de contrôle. Une barre de poussée, qui passe à travers le support en U, est vissée sur un anneau de contrôle (fourni en supplément) qui protège l'anneau de contrôle lorsque le chargement est excentrique.

EKE 12002 :

Tête pivotante, pour le vérin de chargement. Poignée amovible d'un rayon d'environ 150 mm.

EKE 12003 :

Piston de pénétration, 102 mm de diamètre fileté à l'extrémité supérieure, pour se connecter aux différentes longueurs de manchons d'extension, via un connecteur. Fabriqué en métal (matériau non rouillant) de section circulaire ayant un diamètre de 49,63 + 0,13 mm. Vitesse de pénétration 1,27 mm/min

EKE 12004 :

Moule CBR, moule en acier zingué de forme cylindrique ayant un diamètre interne de 150 mm et une hauteur de 175 mm, fourni avec un collier d'extension de 51 mm de hauteur et une plaque de base perforée (trou de 1,6 mm de diamètre) qui peut être fixée à chaque extrémité du moule. Chaque ensemble se compose de 6 moules.

EKE 12005 :

Les fixations à rotule sont utilisées pour les essais sur un sol ondulé afin de garantir que le vérin, l'anneau de mesure de charge et le piston de pénétration sont parfaitement verticaux.

EKE 12006 :

Ensemble de barre de référence, composé de deux trépieds et d'une barre de référence de 1 m de long.

EKE 12007 :

Ensemble de connecteurs, composé de huit connecteurs pour coupler le piston de pénétration et l'ensemble de l'anneau de contrôle, soit directement, soit par des rallonges.

EKE 12008 :

Support réglable, pour le montage de la jauge à cadran

EKE 12009 :

Poids de surcharge annulaire, (métallique et galvanisé) 2,5 kg, 147 mm de diamètre avec une fente de 53 cm de diamètre. Chaque ensemble se compose de 6 poids de surcharge annulaires.

EKE 12010 :

Poids métallique fendu, (métallique et galvanisé) 2,5 kg, 147 mm de diamètre avec un trou central de 53 cm de diamètre. Chaque ensemble se compose de 6 surcharges fendues.

EKE 12011 :

Châssis de conversion, vérin mécanique pour essai CBR de laboratoire, un châssis de capacité de 45 kN à deux colonnes avec une poutre aérienne est fourni complet avec une barre de stabilisation.

EKE 12012 :

Appareil de mesure de l'expansion, plaque de gonflement de 149,2 mm de diamètre et perforée avec des trous de 1,6 mm de diamètre. Cet article est fourni avec un trépied équipé d'une jauge à cadran. Chaque ensemble se compose de 6 plaques de gonflement et de 2 trépieds et jauges à cadran.

EKE 12013 :

Disque d'espacement, disque d'espacement galvanisé circulaire de 152 mm de diamètre et 61,5 mm de hauteur. Chaque ensemble se compose d'un disque d'espacement

EKE 12014 :

Poids métallique fendu, 10 kg, 215 mm à 250 mm de diamètre avec une fente de 53 mm de diamètre, 2 pièces

spécification :

Service :

1. Garantie 1 an de remplacement et de retour.

2, Fournir une visite et une étude en usine, une formation technique

3, Support technique 24 heures sur 24 par e-mail ou par téléphone

4, Fournir des directives de conception de programme de construction de laboratoire

5, Fournir la conception de produits et le service OEM
