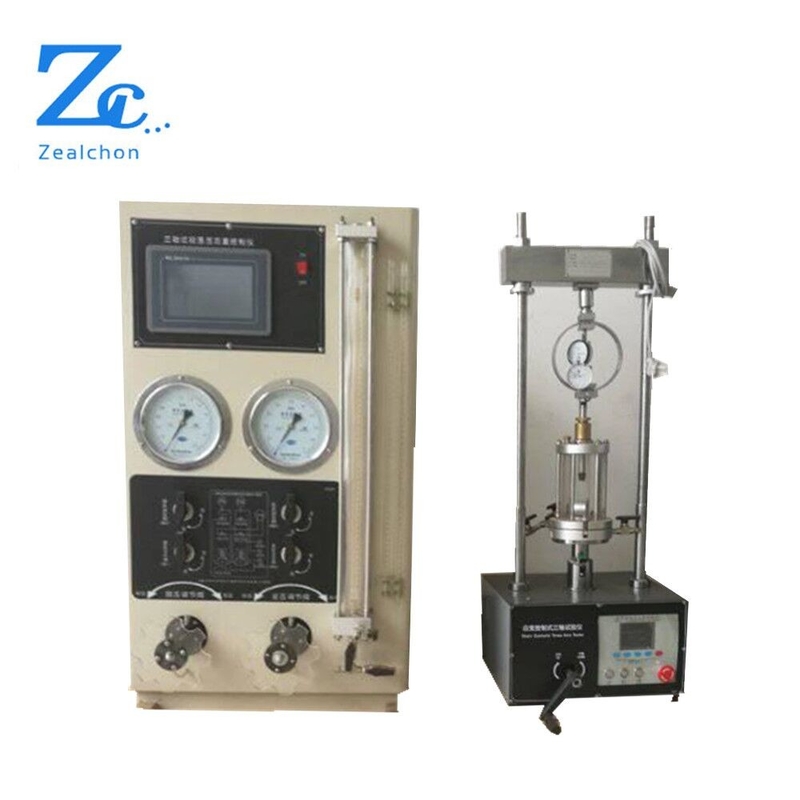

C001 Machine automatique de test triaxiale avec système DAQ
Note: le modèle des normes ASTM et BS peut être conçu sur mesure.
Définition
L'équipement d'essai triaxiale de série entièrement automatique comprenant Le système DAQ est comparé au modèle automatique. Il s'agit d'un type d'équipement de test de mécanique du sol avancé destiné aux laboratoires géotechniques et à l'enseignement.
Principales caractéristiques
·Système DAQ disponible, communication libre avec ordinateur et contrôleur d'intégration
·Multifonctionnel, peut effectuer (essai de cisaillement UU, CU, CD) avec des configurations standard, si équipé des accessoires nécessaires, peut effectuer le test de consolidation K0, le test du coefficient de pression statique,Test triaxial de la trajectoire des contraintes multiples, test d'étirement, test de modulus de résilience, test CBR; s'il est équipé de modules de consolidation, il peut également effectuer un test de consolidation de charge de grille / charge continue; s'il est équipé d'un module de vibration,il peut effectuer un essai triaxial de vibration entièrement automatique.
·Completement automatique, haute efficacité et économie de main-d'œuvre
·Le processus de test et la gestion des données peuvent être réalisés par ordinateur
Spécifications techniques
| Spécification |
Le TSZ-1 |
Le TSZ-2 |
Le TSZ-6 |
| Taille du spécimen |
39.1 x 80 mm |
39.1 x 80 mm, 61,8 mm x 125 mm |
39.1 x 80 mm, 61.8 x 125 mm, 101 x 200 mm |
| Charge axiale |
Max. 10KN |
Max. 30KN |
Max. 60KN |
| Taux contrôlé par la contrainte |
0.0001 mm/min-2,4 mm/min
0.0001 mm/min-4,8 mm/min régulation sans pas |
0.0001 mm/min-2,4 mm/min
0.0001 mm/min-4,8 mm/min régulation sans pas |
0.0001mm/min-2.4mm/min, 0.0001mm/min-4,8mm/min régulation sans pas |
| Voyage à la table de travail |
Max. 50 mm |
0 à 90 mm |
0 à 100 mm |
| Pression de confinement |
0 à 2 MPa |
0 à 2 MPa |
0 à 2 MPa |
| Contropression |
0 à 2 MPa |
0 à 2 MPa |
0 à 2 MPa |
| Pression des pores |
0 à 2 MPa |
0 à 2 MPa |
0 à 2 MPa |
| Changement de volume |
0 à 50 ml/0,1 ml |
0 à 50 ml/0,1 ml |
0 à 100 ml/0,2 ml |
| Déplacement axial |
0 à 30 mm |
0 à 30 mm |
0 à 30 mm |
| Énergie électrique |
AC 220V10% à 50 Hz |
AC 220V10% à 50 Hz |
AC 220V10% à 50 Hz |
| Taille |
Pour les appareils à commande numérique, le nombre de pièces de rechange doit être déterminé en fonction de la taille du véhicule. |
500 x 430 x 1200 m
500 x 500 x 925 mm
|
650 x 530 x 1200 m
500 x 500 x 925 mm
|
| Poids net |
170 kg |
175 kg |
240 kg ou plus |
Configuration standard
Cadre principal

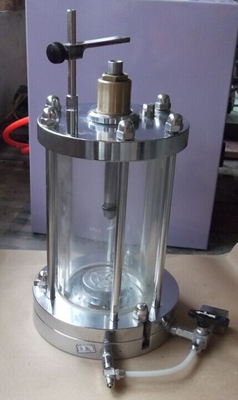

Cellule triaxiale
Compresseur d'échantillons
Dispositif de saturation des échantillons
Cylindre à membrane
