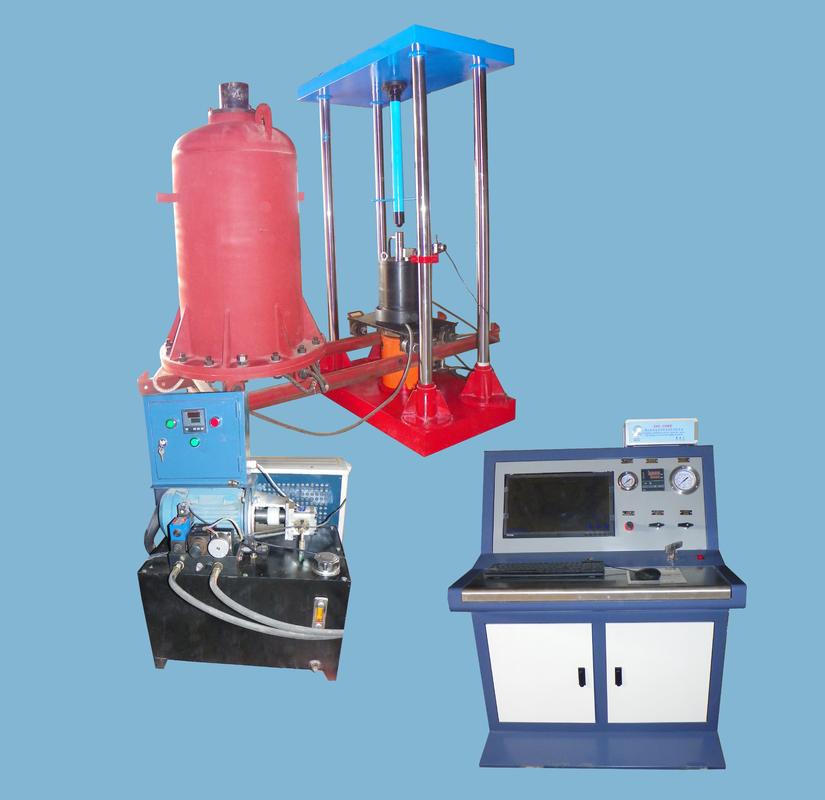

C004 Appareil triaxiale dynamique et statique à grains gros contrôlé électro-hydraulique par micro-ordinateur (dynamique) de la série YXZ
Utilisation fonctionnelle:
1Il est principalement utilisé pour tester les propriétés dynamiques et statiques de divers matériaux, et peut être utilisé pour la compression, la compression uniaxienne et les tests de cisaillement triaxial sous ondes sinusales.
2. L'hôte adopte un système de force de réaction à deux ou quatre colonnes.le levage et le verrouillage du faisceau sont tous actionnés par des boutons, qui est flexible et pratique. Il adopte une technologie de commande en boucle fermée de l'actionneur servo-hydraulique avancé,capteurs de charge dynamique et statique de haute précision et capteurs de déplacement LVDT à haute résolution pour mesurer la force et le déplacement de la pièce d'essaiLe nouveau concept de conception de la chambre de pression triaxial permet d'effectuer des essais de compression triaxial, de rampage, dynamique triaxial et de pénétration sous l'état de contrainte triaxial déterminé.Contrôler avec précision la pression de confinement triaxial, la déviation de la contrainte et le gradient de la tête osmotique, et mesurer avec précision des paramètres tels que la pression de confinement, la charge verticale, la déformation verticale de l'échantillon et la pression de l'eau des pores.
3Le système de mesure et de contrôle entièrement numérique réalise un contrôle en boucle fermée de la force axiale, du déplacement axiale, de la contrainte et de la pression de confinement.Le logiciel de test fonctionne dans l'environnement anglais de Windows. La puissante fonction de traitement des données, les conditions d'essai et les résultats des tests sont automatiquement enregistrés, affichés et imprimés.Il s'agit d'un système de test idéal et rentable pour les instituts de recherche scientifiqueIl s'agit d'un programme de recherche et d'innovation dans le domaine de la construction, de la métallurgie, de l'industrie de la défense nationale, des universités, de la fabrication de machines, des transports et d'autres industries.
4L'échantillon de sol doit être un sol saturé à grains grossiers, et l'essai de résistance dynamique (ou résistance anti-liquéfaction) doit être effectué dans des conditions de consolidation et de vibration non drainées.L'essai des caractéristiques de déformation dynamique doit adopter les conditions de l'essai des vibrations du drainage de consolidation.
Caractéristiques de performance:
1. Unité principale de l'instrument: deux ou quatre montants, base et poutre supérieure forment une structure de cadre fermé, la rigidité du cadre est grande, il n'y a pas de contre-réaction et la stabilité est bonne.La surface extérieure des quatre piliers est recouverte de chrome durL'actionneur servo vertical (cylindre) est placé sur le dessus et adopte la conception de piston à double cylindre, ce qui est pratique et flexible pour l'installation et le réglage des échantillons.Le servo-actionneur de pression de confinement est situé sousLa partie inférieure du piston utilise de l'huile hydraulique, et la partie supérieure utilise de l'eau sans air ou de l'huile de silicone.Le faisceau supérieur adopte quatre ensembles de système de serrage de l'axe optique pour assurer la stabilité du faisceau supérieur pendant l'essaiLe faisceau supérieur est soulevé par deux barres hydrauliques pour le levage ou l'abaissement, et le levage est stable.
2.Servo station de pompage hydraulique: adopte une technologie silencieuse, une pression de sortie stable, une faible fluctuation, un faible bruit, un bon effet de refroidissement, une haute précision de filtration, une protection automatique contre la surcharge de pression,température de l'huile supérieure à la température et blocage du filtre.
3Les composants clés de l'unité de contrôle et de détection: l'utilisation de servo-valves électro-hydrauliques avancées, de capteurs de déplacement de haute précision, de contrôleurs entièrement numériques et de capteurs de haute précision.
4Mode de commande: force axiale, déformation verticale, pression de confinement triaxial, pression d'eau des pores, pénétration de pression inverse et commutation en douceur et sans perturbation de tout mode de commande.Obtenir un contrôle dynamique et statique de la pression de confinement, contrôle dynamique et statique de la charge verticale; contrôle de la pression constante de la différence de pression de l'eau d'infiltration entre les surfaces supérieure et inférieure de l'éprouvette.
5. Logiciel de test: il convient pour fonctionner sous la plateforme de test Windows.il peut contrôler le système d'essai pour effectuer divers tests de performance mécanique dynamique et statique, tels que la compression triaxial, le cisaillement triaxial, la rampe triaxial et les matériaux triaxials.Le logiciel est autonome et communique avec le système de contrôle à grande vitesse. Tout en contrôlant le travail du système de test, il effectue également de manière indépendante diverses fonctions de gestion de test, de stockage de données et autres.
6Forme d'onde de test: onde sinusoïdale.
7, fonction de protection: équipé d'un blocage du circuit d'huile, sur température, faible niveau de liquide, surcharge du système hydraulique, surchauffe du moteur, temps de fatigue prédéfinis,dommages à l'éprouvette et autres fonctions d'alarme.
Conditions de travail:
1Température ambiante: 0 à 40 ° C;
2. humidité relative: ≤ 85%;
3- alimentation électrique: système à cinq fils triphasé, 50 Hz, fluctuation de l'alimentation ± 10%;
4Installé sur une base solide, le niveau de la machine d'essai: 0,2 ‰; la capacité de charge de la base au sol: 3 fois le poids de l'équipement;
5Aucune vibration, aucun milieu corrosif et aucune forte interférence du champ magnétique dans le laboratoire;
6La salle d'essai doit être équipée d'une certaine quantité d'huile hydraulique anti-usure 46# et d'eau de refroidissement circulante, non précipitée.
Paramètres techniques:
1. Dynamique de charge maximale: 1000 (kN) optionnellement 500kN; 200kN
2. statique: 0 à 2000 (kN) en option 1000kN; 500kN
3. Précision de mesure Plage de force verticale 2000 kN, précision supérieure à ± 5% (statique) supérieure à ± 1,0% (dynamique)
4. Plage de déformation verticale de 300 mm, précision supérieure à ± 10% (statique) supérieure à ± 0,2% (dynamique optionnelle)
5- portée de déplacement vertical 300 mm, précision supérieure à ± 0,1%, résolution 0,01 mm
6. Plage de pression de confinement de 0 à 12 MPa, précision supérieure à ± 1,0%
7. Plage de pression de l'eau des pores 0 ~ 12 MPa, précision supérieure à ± 1,0%.
8. la plage de pression osmotique de la chambre est de 0 à 12 MPa, la précision est meilleure que ± 1,0%.
9, la plage de contre-pression 0 ~ 12MPa, la précision est meilleure que ± 1,0% dans la plage facultative
10. Plage de débit 200L, précision supérieure à ± 1,0%.
11Test dynamique Fréquence de test (HZ): 0,01 à 20
12, forme d'onde d'essai: onde sinusoïdale.
13Amplitude d'essai: réglable de 0,3 mm à 1,0 mm
14. Paramètres mécaniques Forme structurelle: Quatre poteaux verticaux (grande charge) Si deux colonnes sont sélectionnées comme petites charges
15- Traction du piston de l'actionneur: ± 200 (mm)
16. espacement des pôles: 1000 × 1000 (mm)
17- Espace vertical maximal: 1500 mm
18- méthodes de contrôle: charge verticale, déplacement vertical, contrôle en boucle fermée de la pression de confinement, contrôle à pression constante de la pression osmotique et contrôle de débit à valeur fixe.
19. pression nominale de la bouteille d'huile: 200 T (2000 kN) 1000 kN; 500 kN; 300 kN; 200 kN;
20Amplitude: 0,5 mm
21. Méthode de commande: régulation proportionnelle de la tension avec fonction de verrouillage de sécurité,
22- Plage de réglage de la pression: 0,5-21 MPa
23Signal de commande d'entrée: 0,1-0,8A
24Voltage de fonctionnement: 24 V CC
25. équipé d'une soupape de soulagement électromagnétique normalement fermée pour assurer la sécurité du système.
26- Plage de réglage de la pression: 0,5-21 MPa
27Fonction de stabilisation de tension: le système utilise un accumulateur pour stabiliser la pression, et la pression ne doit pas fluctuer.
28La pression de charge de l'azote de l'accumulateur est de 18 MPa.
29Le logiciel de test fonctionne dans l'environnement anglais de Windows et le processus de test est entièrement contrôlé par l'ordinateur.
