Description du produit
Testeur de déformation de compression uniaxiale de roche C143-A YSZL-A
Aperçu
Le testeur de déformation de compression uniaxiale de roche est adapté pour mesurer la résistance à la compression de la roche et les valeurs de déformation axiale et radiale des spécimens de roche sous contrainte de compression uniaxiale, et calculer le module d'élasticité et le coefficient de Poisson de la roche sur cette base.
Le module d'élasticité est le rapport entre la contrainte axiale et la déformation axiale ; le coefficient de Poisson est le rapport entre la déformation radiale et la déformation axiale dans les conditions correspondant au module d'élasticité.
Dessiner la courbe complète du processus contrainte-déformation ; peut collecter, stocker, traiter, afficher automatiquement les données de test et les courbes de test en temps réel pendant le test et imprimer en option le rapport de test.
Caractéristiques et fonctions de performance
1. Le testeur de compression uniaxiale de roche est principalement composé d'une compression hôte, d'une unité de système de contrôle automatique, d'un ordinateur et d'une unité de système d'acquisition de données de logiciel spécial.
2. Le testeur de compression uniaxiale de roche utilise un servomoteur/moteur à fréquence pour entraîner la source d'huile, et le vérin d'huile se déplace de haut en bas pour réaliser le processus de chargement du test. Cet instrument adopte un système de contrôle en boucle fermée entièrement numérique avancé pour le contrôle et la mesure, un ordinateur pour l'affichage dynamique du processus de test et de la courbe de test, et le traitement des données. Après le test, les données peuvent être réanalysées et modifiées, et les performances du produit atteignent le niveau international avancé.
3. Fonction du testeur de compression uniaxiale de roche
(1) La force de déplacement constante collecte le déplacement et la déformation.
(2) Charge la valeur de la force collectée, la déformation, le suivi du pic mesurable, la valeur de la force résiduelle mesurable
| |
Type |
Nom |
paramètre |
| 1 |
|
Force de test maximale |
300kN 1000kN 2000kN. |
| Classe de précision |
1niveau |
| 2 |
Charge |
Plage de mesure de la force de test |
0,4%~100%FS(pleine échelle) |
| Erreur d'indication de la force de test |
Dans ±0,5% de la valeur indiquée |
| Résolution de la force de test |
La force de test maximale est de ±1/300000, l'ensemble du processus n'est pas divisé et la résolution de l'ensemble du processus est inchangée |
| 3 |
Déplacement
paramètre
|
Erreur d'indication du déplacement |
Dans ±0,2% de la valeur indiquée |
| Résolution du déplacement |
0,015μm |
| 4 |
contrôle
paramètre
|
Plage de réglage de la vitesse de contrôle de la force |
0,005~5%FS/s |
| Précision du contrôle de la vitesse de contrôle de la force |
Lorsque la vitesse est inférieure à 0,05%FS/s, elle est dans ±2% de la valeur définie, et lorsque la vitesse est supérieure à 0,05%FS/s, elle est dans ±0,5% de la valeur définie ; |
| force constante |
0,5%~100%FS |
| Lorsque la valeur de réglage est ≥10%FS, elle est dans ±0,5% de la valeur de réglage, lorsque la valeur de réglage est <10%FS, elle est dans ±1% de la valeur de réglage |
| 5 |
Fixation d'essai
(Optionnel)
|
Fixation de fendage de roche |
∅25*100mm ∅50*100mm ∅100*100mm |
| Fixation de cisaillement à angle variable de roche |
∅50*50mm 50*50mm
∅570*50mm 70*50mm
α30°38°45°50°55°60°65°
|
| Fixation de résistance à la traction en flexion de roche |
Fixation à trois pivots :50*50*250mm |
| |
|
| 6 |
Hôte
paramètre
|
Dimensions |
910×400×1200mm |
| Course maximale du piston du vérin |
50mm |
| Distance maximale des plaques de pression supérieure et inférieure |
320mm |
| alimentation |
380V/50Hz,±10% |
| Poids de l'hôte |
900Kg |
| 7 |
Test de compression
paramètre
|
Échantillons carrés et cylindriques |
Φ100×100mm |
| Φ50×100mm |
| Φ25×50mm |
| 8 |

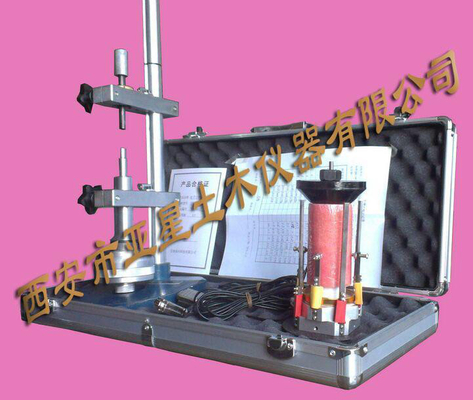

Capteur de déplacement radial: Plage 0-4mm Précision 0,001mm |
| 9 |
Capteur de déplacement longitudinal:Plage 0-4mm Précision 0,001mm |
