E024 Testeur triaxial de béton pour essais en laboratoire
La méthode de mesure de la résistance et de la déformation de la pièce d'essai sous pression axiale triaxiale lors de l'essai de résistance à la compression triaxiale.Calculer les paramètres de résistance et de déformation de l'échantillon sous compression triaxialeIl peut également déterminer la résistance de cisaillement à la compression et le rapport de Poisson.un essai de résistance à la compression triaxiale avec drainage non consolidé sous pression latérale et sans mesure de la pression de l'eau des pores est utilisé.
Procédure expérimentale: mettre d'abord l'essai préparé sur la pochette en latex à l'épreuve de l'huile et le placer dans la chambre de pression triaxiale, centrer le bloc de pression de l'échantillon et le siège à bille,et ensuite placer la chambre de pression triaxial sur la machine d'essai de pression pour faire la chambre de pression aligner avec la plaque de roulement. démarrage, appliquer simultanément la pression latérale (pression de confinement) et la pression axiale à la valeur de pression latérale prédéfinie à une vitesse de chargement de 0,05 mm/min,et maintenir la pression de la paroi latérale inchangée, puis à une vitesse de chargement de 0,5 MPa à 6 MPa par seconde Charger la pression axiale jusqu'à ce que l'échantillon soit brisé et enregistrer les valeurs de charge axiale et de déformation pendant l'essai.
Principaux composants:

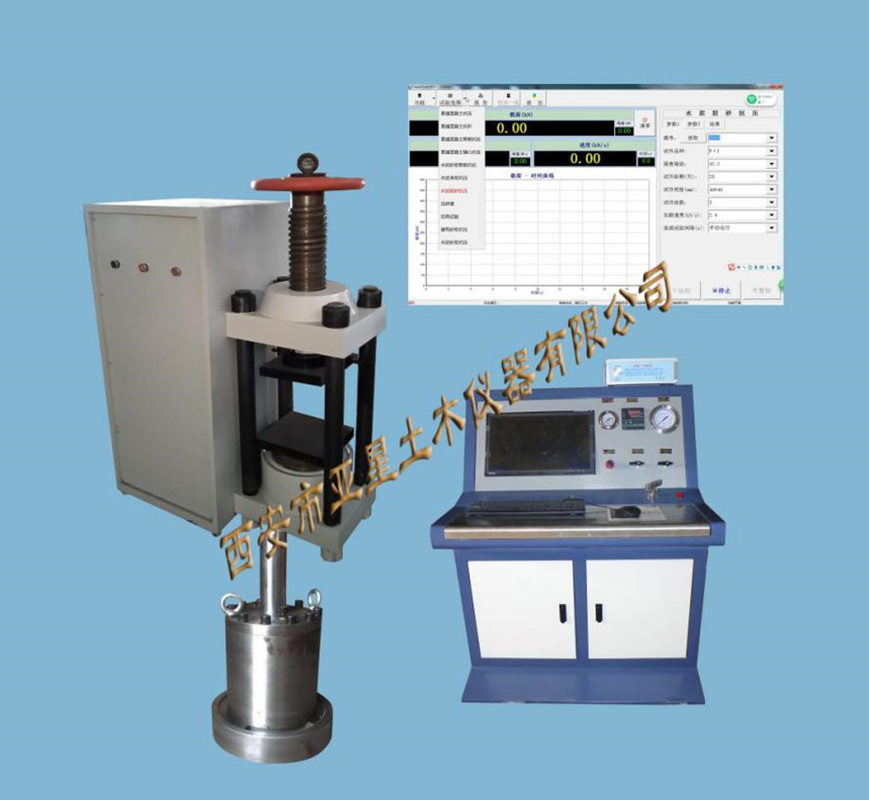

un dispositif de charge sous pression axiale hydraulique, une chambre sous pression triaxiale avec une résistance à haute pression de 90 MPa, un dispositif de charge sous pression confinante,instrument de contrôle et système d'analyse d'acquisition par ordinateur.
1- dispositif de charge hydraulique à pression axiale: 1500 kN, précision ± 12 N

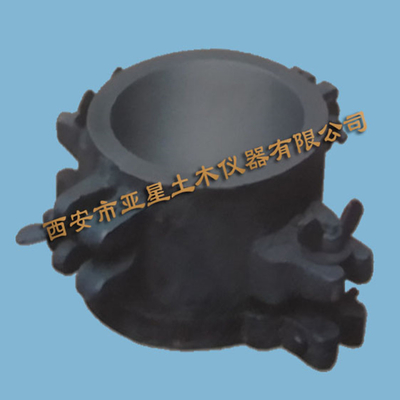

2. Chambre à pression à trois axes: comprend un corps en acier et deux bouchons d'acier. Lors de l'installation de l'échantillon, les bouchons aux deux extrémités sont serrés. Elle comprend également deux joints auto-sérage.L'un est utilisé pour connecter la pression de confinement latérale au système de commande hydraulique, et l'autre Connectez-vous avec le système de contrôle de pression hydraulique pour tester la pénétration et la pression des pores.
3Taille de l'échantillon: 50 × 100 mm; 100 × 50 mm; 100 × 60 mm; 100 × 100 mm en option
4- pression de confinement latérale: 0 à 50 MPa, précision 0,1 MPa, pression constante peut être réglée arbitrairement, affichage en cristaux liquides, contrôle numérique.
5- Osmose à pression inverse: 0-16MPa, précision 0,1MPa, régler la pression constante de façon arbitraire, affichage en cristaux liquides, commande numérique.
6. Plage de déformation par compression axiale (retournement): 0~10 mm±0,001 mm
7. Plage de déformation latérale: 0~4 mm±0,001 mm
8Le rapport de Poisson: rapport de déformation axiale à la déformation latérale
9Taille des plaques supérieure et inférieure de la presse: 300 mm
10- Les plaques supérieures et inférieures de la presse.
11Appuyez sur le piston.
12Énergie: 380 V ± 10%, 50 Hz
13- milieu de travail dans la chambre sous pression: huile hydraulique
14Dimensions extérieures de la presse (longueur × largeur × hauteur) (mm): 890 × 450 × 1340

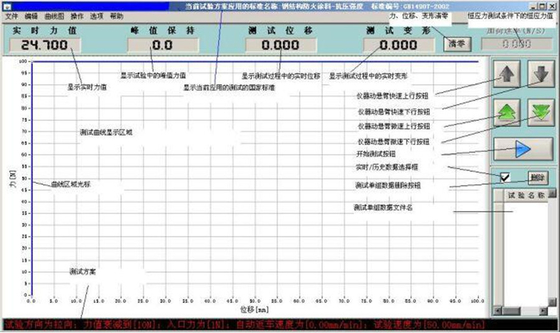

15. collecte en temps réel, affichage en temps réel, stockage et dessin de contrainte de données au cours de l'essai triaxial de l'aptitude du béton, du mortier et de la roche par collecte automatiqueet logiciel d'analyse.
