Description du produit

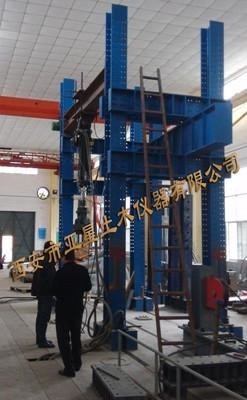

F003 Système d'essai de la structure des poutres en acier pour les grandes structures
Système d'essai de la structure multifonctionnelle
Il est utilisé pour l'évaluation des performances et l'analyse des essais de différentes poutres, colonnes, nœuds, murs, cadres, cisaillement, compression, rebond, rampage et durabilité de fatigue.conception et fabrication, et la construction.
Caractéristiques

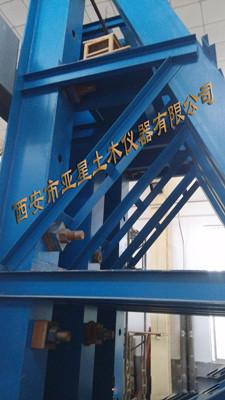

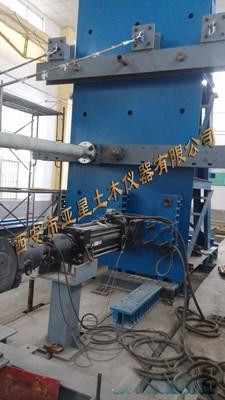

Le châssis principal est une structure à deux portes, et le faisceau de chargement peut régler l'espace de chargement de l'échantillon vers le haut et vers le bas le long de la colonne.L'actionneur (cylindre) est installé sous la plaque de roulement centrale du faisceau. Le chargement horizontal (cisaillement) est installé sur le côté du cadre de réaction.la charge horizontale suit la tige polie pour s'assurer que la charge verticale et la charge horizontale sont chargées en même temps.
Composant:

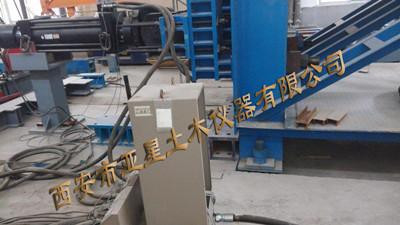

Servo source d'huile, servo actionneur, système d'acquisition statique et dynamique, capteur
Processus de servo-huile 200L/min; 400L/min; 800L/min optionnel (note: le débit est lié à la force dynamique)
Dispositif de protection contre les fuites de surcharge, système d'alarme de température de l'huile, système de refroidissement par eau, système de réglage de la pression de retour d'huile et de réglage de la pression de retour d'huile et système de réglage fin de décompression
La courbe de l'actionneur servo; 200 mm; 400 mm; 600 mm en option
Sensor de course de déplacement de l'actionneur précision 0,1 mm
Système d'acquisition statique et dynamique: contrainte et déformation réglables.
Détecteur de force (facultatif): 200KN; 500KN; 1000KN; précision de 3000KN ± 1%; travail continu ≥ 500H
Voltage: 380 V ± 10% 50 Hz
Puissance: 40 kW; 90 kW; 120 kW
Cadre de chargement: hauteur 9m; largeur 3m; longueur 6m structure en acier haute résistance; spécifications peuvent être faites selon les exigences
La taille du cadre de chargement horizontal, du faisceau de distribution et du cadre de support sont facultatives.
