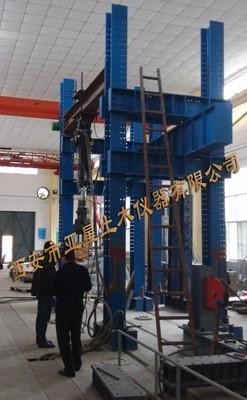

F002 Équipement d'essai de la charge statique de la structure des treillis en acier
Cette machine est à travers l'essai de charge statique de la structure de treillis en acier, le changement de la force interne (déformation) est mesurée, et les membres de la structure de treillis en acier sont analysés.Le détecteur de contrainte de résistance statique à 20 canaux collecte la force de valeur de déplacement changement de temps en temps.
1Taille des poutres en acier: longueur 3000 × largeur 1200 × hauteur 1600 mm
2Hauteur du cadre de chargement extérieur: 2200 mm
3Traverse principale: 50*50*4 tubes carrés
4- Stringer: acier à quatre angles 50*50*
5Travers: acier rond d'un diamètre de 22 mm
6La capacité de charge maximale du cadre de chargement: 100 kN (chaque ensemble d'instruments contient 6 capteurs de 10 T)
7Pompes hydrauliques manuelles: 60 à 60 MPa
8Les prises hydrauliques: 6 10 T
9. cellule de charge: 10kN 6 pièces. 5kN 50kN 100kN est également facultatif
10Les jauges de contrainte statiques multicanaux comprennent 100 jauges de contrainte de résistance et blocs terminaux (facultatif)
11. Indicateur de cadran: portée 0~12.7mm Précision 0.001mm Également en option 0~30mm 0~50mm
12. La base magnétique du compteur est facultative selon la quantité
Le logiciel du système d'acquisition recueille, enregistre et stocke automatiquement les données d'essai en temps réel.Il économise la peine de lire manuellement les données et améliore l'efficacité du travail.
