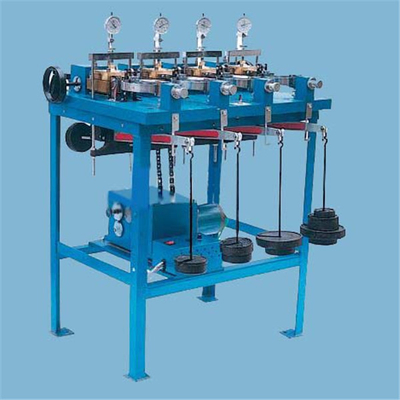

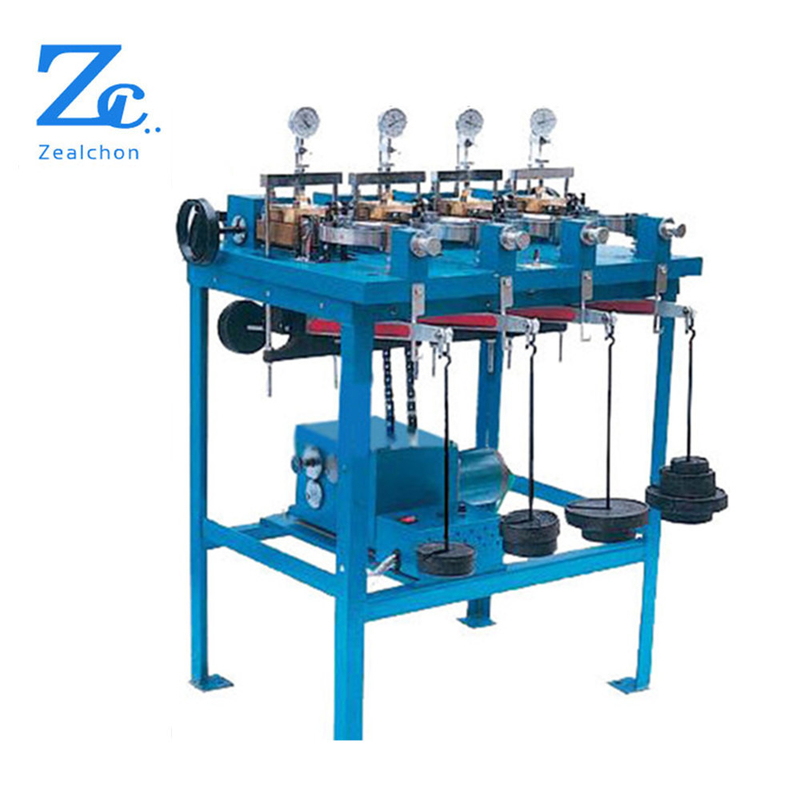

C010 Testeur électrique intelligent de tétragénine à cisaillement direct
Il est utilisé pour déterminerLa résistance au cisaillement du sol, contenant la fonction de transmission électrique et manuelle.Selon la loi de Coulomb, nous pouvons déterminer la résistance au cisaillement et les paramètres de déformation du sol, l'angle de friction interne et la force de cohésion.
| Paramètres |
détails |
| à moteur |
une vitesse de cisaillement de 0,8 mm,0.06,00,02 mm/min |
| La surface de l'échantillon |
30 cm2 hauteur 2 cm |
| rapport de levier |
1:20 |
| charge verticale |
Farmar a mis une pression de 50,100,200,300,400 kPa |
| charge maximale de cisaillement |
1.2kN |
| déformation verticale |
Indicateur de cadran de 0 à 10 mm facultatif |
| tension |
220V±10V 50Hz |
| taille |
980*580*980 mm |
Rassemblement automatique de l'instrument de cisaillement direct pour le contrôle de l'iso-déformation (régulation de vitesse sans pas)
L'affichage numérique et d'autres instruments de cisaillement direct contrôlés par contrainte utilisent la technologie numérique électronique pour transmettre des données,et le logiciel du système d'acquisition et de traitement des données des essais géotechniques recueille automatiquementComparé aux instruments précédents, il économise la tâche de lecture manuelle des données et améliore l'efficacité du travail.
L'instrument de cisaillement direct contrôlé par déformation égale à l'affichage numérique est utilisé pour déterminer la résistance au cisaillement du sol.un échantillon est utilisé pour appliquer une force de cisaillement à la cisaillement sous différentes pressions verticalesLe coefficient de force de cisaillement, l'angle de frottement interne et la cohésion.
L'instrument de cisaillement direct à contrôle de la contrainte égale à l'affichage numérique peut être adapté aux essais de cisaillement lent, rapide et répété du sol.
Caractéristiques des instruments

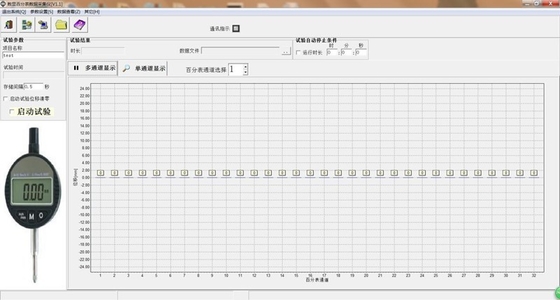

1Le système spécial de traitement et de collecte des données d'essai géotechniques recueille, enregistre et stocke automatiquement les données de l'instrument sur le déplacement vertical et la valeur de la force pendant le processus d'essai.
2Le processus de test permet d'économiser du travail et du temps et d'améliorer l'efficacité des tests.
3Le rapport de levier est augmenté, ce qui réduit le poids du poids et l'intensité du travail.
4. Structure compacte, performance fiable et stable, facile à utiliser.
5. L'instrument a ajouté la fonction de limite arrière de la boîte de découpe, qui arrête automatiquement la boîte de découpe après son retour à la position spécifiée,qui améliore la fonction de protection.
6L'écran LCD affiche la vitesse de coupe et la déformation de coupe.
7Il a la fonction de cisaillement à la main, ce qui ne peut pas affecter l'essai en cas de panne de courant.
3Principaux paramètres techniques
1La surface de l'échantillon de sol: 3 cm2 (diamètre 6,18 cm, hauteur 2 cm)
2Le ratio d' effet de levier: 1:20
3Classification de la charge verticale: 50, 100, 200, 300, 400 kPa
4Indicateur numérique: 0-10 mm
5- Charge de cisaillement horizontale maximale: 1,2KN
6Taux de cisaillement: 2,4 mm/min, 1,2 mm/min, 0,8 mm/min, 0,4 mm/min, inférieur à 0,02 mm/min; 5 vitesses peuvent également être réglées arbitrairement.
7Chaque roue à main tourne: 0,2 mm
8L'alimentation électrique: 220V±10%, fréquence: 50HZ±2HZ; puissance: 350w
9Environnement de travail: la température est de 20 ± 5°C, l'humidité relative est de 80% RH et l'environnement est exempt de fort magnétisme et de fortes vibrations.
10Dimensions de l'appareil: longueur 845* largeur 430* hauteur 1118mm
