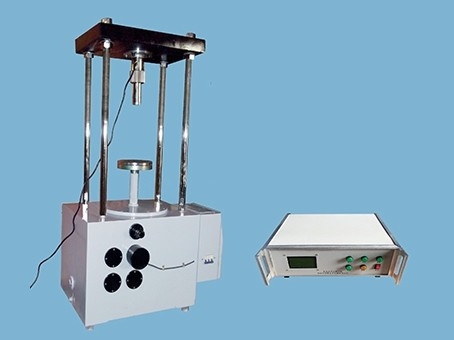

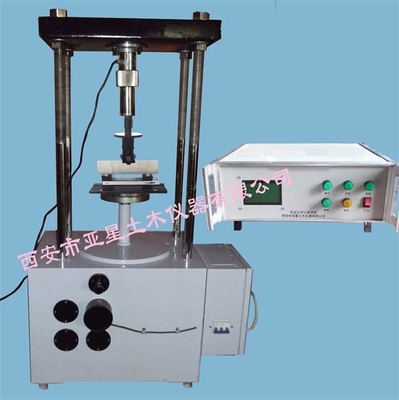

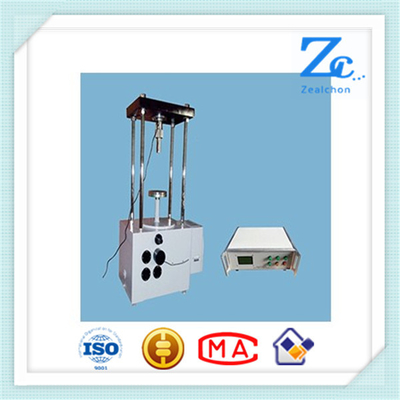

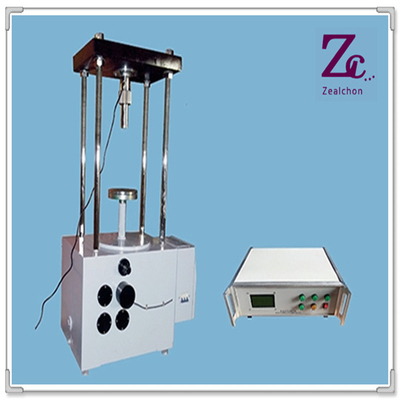

C107 Testeur de ténacité de fracture de roche pour machine d'essai de laboratoire de roche

Application :

Cet instrument mesure la ténacité à la rupture (résistance à la flexion) des matériaux rocheux. La ténacité à la rupture est principalement utilisée pour classer et caractériser la roche intacte du point de vue de la résistance à la propagation des fissures. Elle peut également être utilisée comme indicateur du processus de fragmentation de la roche (excavation de tunnel par concassage) et pour l'analyse de la fracturation hydraulique et de la stabilité.

Paramètre technique

1. La méthode de flexion en trois points d'éprouvettes cylindriques avec incisions droites est utilisée pour déterminer la ténacité à la rupture des roches, ce qui convient aux roches dures.
2. Taille de l'échantillon : diamètre 48 mm~54 mm, la longueur est supérieure à 3,5~4 fois le rapport du diamètre.
3. Le rapport de la distance entre les deux points d'appui au diamètre est de 3,33.
4. Le rapport de la profondeur de l'incision droite au diamètre est de 0,35~0,50. La largeur de l'incision ne dépasse pas 1,5 mm
5. Charge maximale : 200 kN ± 5 N
6. Dispositif de flexion à trois appuis : la position centrale du point d'appui supérieur ; la distance entre les appuis inférieurs est de 200 mm (applicable à 50 × 50 × 200 mm)
7. Vitesse de chargement : 3 N~5 kN/s
8. Vitesse de chargement : 0,001~10 mm/min
9. Vitesse de déplacement : 6 × 10-4 mm/s.
10. Plage de course : 0~10 mm ± 0,001 mm
11. Extensomètre à pince : longueur de mesure 3,0 mm ; plage de mesure +2,5 mm/-1,0 mm (facultatif)
12. Affichage LCD en temps réel et charge verticale. Un logiciel informatique industriel standard est utilisé pour traiter la force d'acquisition, la déformation des fissures, la déformation d'expansion, les données d'origine, la courbe graphique-courbe de déformation et la courbe de déformation de propagation des fissures de la roche.
Logiciel PC
