Description du produit

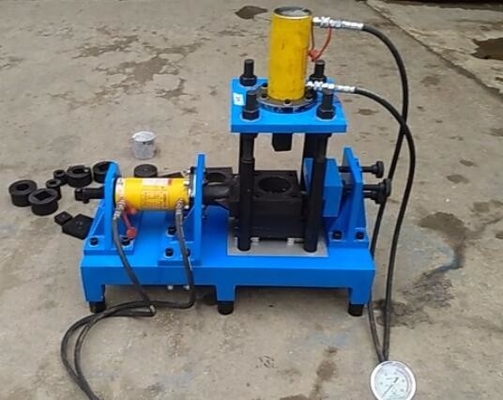

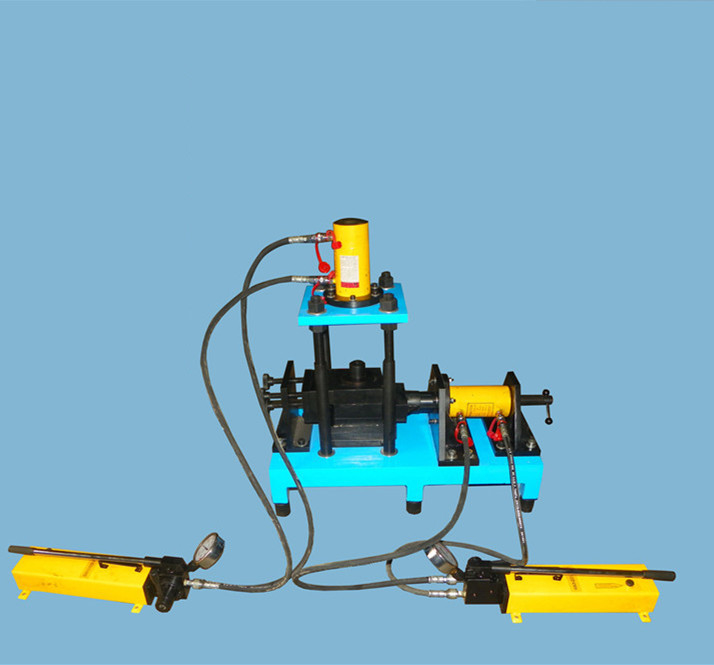

Appareil de boîte de cisaillement direct hydraulique manuel pour roche C062
L'instrument de cisaillement direct hydraulique pour roche est un nouveau type d'instrument de test des propriétés mécaniques des roches développé et produit par notre société. L'instrument est un groupe d'éprouvettes de roche du même type soumises à un cisaillement horizontal sous différentes charges normales, et la roche est déterminée selon l'expression de la loi de Coulomb. Paramètres de résistance au cisaillement. Il convient aux essais de cisaillement direct des surfaces structurales rocheuses (telles que les surfaces de joints, les surfaces de stratification, les surfaces en écailles, les surfaces de clivage, etc.), de la roche elle-même, et des surfaces cimentées en béton ou en mortier et en roche.
Cet instrument est adapté à la découpe de la roche et des matériaux non métalliques en formes régulières cylindriques et rectangulaires pour les essais de résistance au cisaillement.
Lecture du compteur

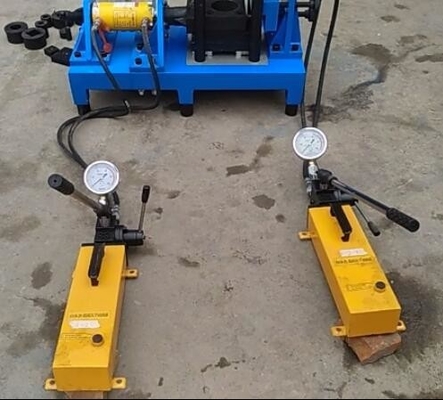

Ce type utilise une pompe hydraulique manuelle pour la pressurisation, les valeurs d'intensité de chargement normal et de cisaillement de l'instrument de la pompe hydraulique lisent la valeur en MPa, et sélectionnent la valeur en kN grâce au tableau de conversion d'étalonnage. Les déplacements normaux et de cisaillement sont lus manuellement par un comparateur à cadran. Il est principalement composé d'un dispositif de chargement normal, d'un dispositif de chargement de cisaillement horizontal, d'une boîte de cisaillement et d'accessoires de dispositif de déplacement (en option).
| Méthode de chargement |
Pompe hydraulique manuelle |
| Charge maximale de cisaillement |
300kN±10N |
| Charge verticale maximale |
300kN±10N |
| Course du piston de cisaillement |
80mm |
| Course du piston vertical |
80mm |
| Adapté à la taille de l'échantillon |
Cet instrument est uniquement applicable aux éprouvettes cylindriques et aux éprouvettes cubiques
Diamètre : 100mm × 100mm ; 50mm × 50mm ; 25mm × 25mm
Longueur du côté : 100mm × 100mm ; 50mm × 50mm ; (en option)
|
| Déformation verticale et de cisaillement de l'éprouvette |
Comparateur à cadran de jauge de force magnétique 0 ~ 10mm, précision 0,001mm |
| Valeur d'intensité |
La valeur en Mpa peut être lue directement via le manomètre hydraulique, et la valeur en KN peut être sélectionnée via le tableau d'étalonnage |
