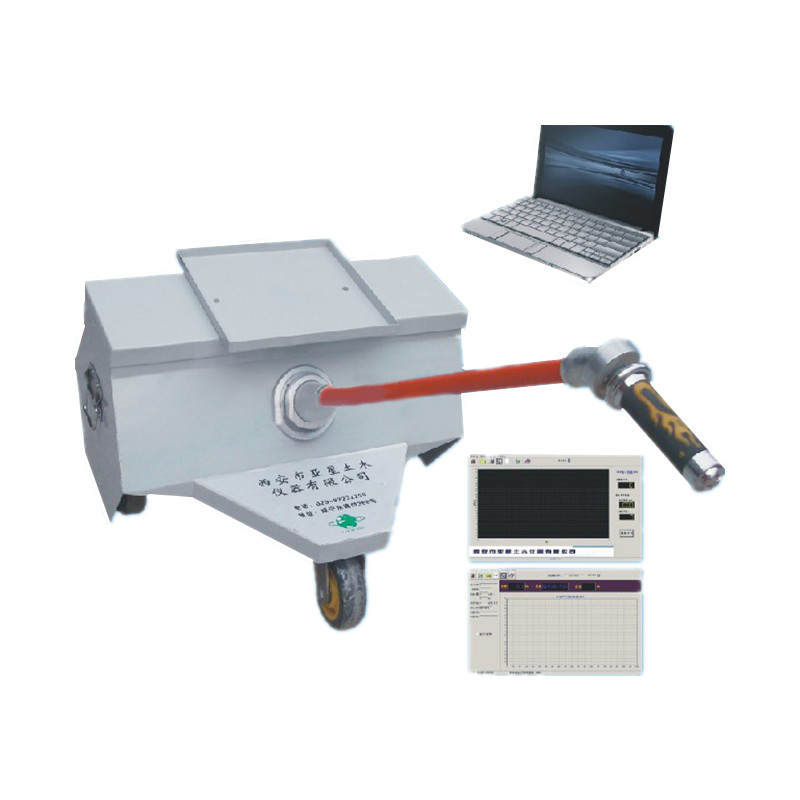

L'instrument est un nouveau type de jauge de planéité laser développé par l'école supérieure d'instruments civils de Xi'an Zealchon sur la base du type YLPY - F et des exigences de construction sur site, pratique pour les unités de construction à utiliser à tout moment.
Il peut tester l'acceptation de la qualité du bâtiment, de la reconstruction, des travaux de chaussée et l'absence de nids-de-poule et d'ornières graves, ainsi que la rugosité de la surface de la route sans eau, neige, boue et détection de trafic normal.
La précision peut atteindre 0,01 mm, pour mesurer la planéité de la surface de l'asphalte, la fiabilité de la génération de données de mesure de transmission à grande vitesse dans l'ordinateur traitées par un logiciel spécial, il peut également sortir un tableau de calcul et une figure de forme d'onde.
Le programme informatique hôte de l'instrument plat laser est un logiciel d'application correspondant à l'instrument plat routier hôte, le logiciel peut fonctionner sur le système d'exploitation Windows XP, pour l'acquisition, le stockage, l'impression et le traitement des données, le calcul et la génération de rapports et pour faciliter une analyse plus approfondie.
Performance technique
1. Les indicateurs mesurables de planéité :
L'indice de rugosité international IRI
Planéité sigma (peut être réduit la valeur de turbulence)
2. La sortie :
Toutes sortes de numéros d'index, le numéro de borne kilométrique, les images gauche et droite hors tolérance peuvent être définies
Toutes sortes de courbes d'index et les données d'origine
3. Les caractéristiques techniques générales :
Vitesse de détection : 8 km/h, distance mesurable en continu : > 50 km
Intervalle d'échantillonnage minimum : 10 mm
Précision du capteur : 0,1 mm
Température de fonctionnement : 0 ℃ ~ 50 ℃
Alimentation du système : DC 12 V
Entre le bas du capteur laser et la chaussée à distance claire : 100 mm (test)
Plage de détection : IRI : 0-100 m et autres distances de détection peuvent être définies
Répétabilité des tests : facteur de déviation : CV < 3%
