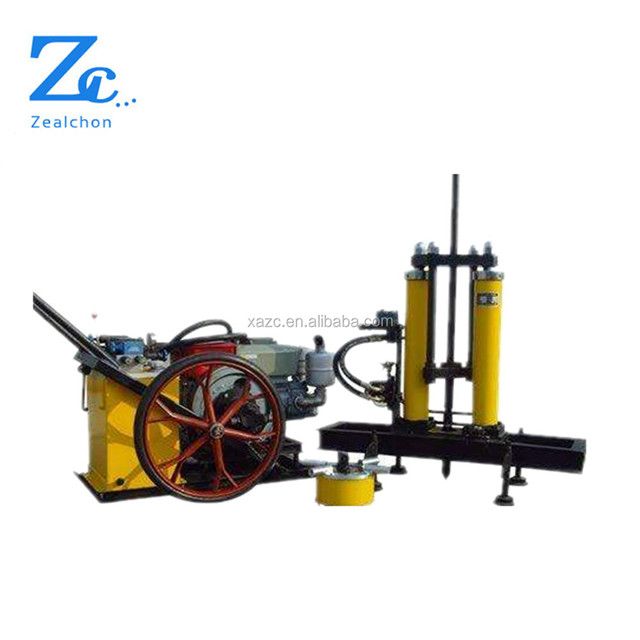

Pénétromètre statique hydraulique à cône pour machines d'essai CPT du sol
Application :
Il est utilisé pour la construction, la conservation de l'eau, l'électricité, le transport, la construction portuaire et la conception d'universités basées au sol et de la recherche scientifique en situ des outils d'essai du sol.
Cet instrument de sondage statique automatique à cylindre est destiné à la construction, à la conservation de l'eau, à l'électricité, au transport, à la construction portuaire et à la conception d'universités et de la recherche scientifique en situ des outils d'essai du sol de fondation. La machine, via des actionneurs hydrauliques, une sonde de mesure électrique uniformément pressée dans le sol, de sorte que l'enregistrement de la couche de la terre sous sa résistance à la pénétration de la sonde de profondeur par l'instrument. Pour les levés d'ingénierie, les lignes d'exploration, les montagnes, les champs en terrasses, les marais ont des reconnaissances. Sol approprié : sol, argile ancienne, loess, sol sableux, etc. pour les essais.
La machine est petite, compacte, de haute puissance, avec une transmission stable et une utilisation simple.
1. Structure : en vrac, type de traînée à chaîne, combinaison de remorques, quatre automoteurs, automoteurs sur chenilles.
2. Formes de travail : pénétromètre automatique intermittent ou traction.
3. Formes de levier de verrouillage : pression supérieure, tige de carte.
Machine de sondage statique, étude géologique d'ingénierie, essai in situ d'un dispositif spécial. La machine se compose de stations de pompage, de pénétration dans la machine, du treuil d'ancrage suivant et d'institutions solides, de sondes, de sondes et d'instruments d'enregistrement et d'autres composants. Transmission hydraulique, composants hydrauliques pour la connexion de la plaque. Petite taille, faible fuite externe, faible taux de défaillance, etc. La pénétration adopte une structure à double cylindre, une faible intensité de travail. Et un circuit différentiel, la charge augmente et l'efficacité différentielle de l'huile peut grandement améliorer la traction à faible charge. Mandrin manuellement, utilisant une kava de serrage avec un serrage fiable, des caractéristiques de fonctionnement flexibles. Alimentation pour le moteur, boîtier de distribution centralisé de commande électrique monté sur la station de pompage sur la sécurité et la fiabilité globales, avec une commutation, un indicateur d'alimentation et une surcharge, une protection contre les courts-circuits et d'autres fonctions, la machine selon les besoins de l'utilisateur, est livrée avec une alimentation diesel pour les chantiers de construction sans alimentation. La machine se désintègre fortement, monomère léger, et avec un chariot spécial pour une manutention rapide sur le chantier, un transport flexible, une installation simple et pratique sur site.
Spécification :
Machine d'exploration hydrostatique :2Y-20T
Force de pénétration nominale :200 kN
Force de traction :240 kN
Taux de pénétration :1,2 m/min
Vitesse de traction :3-4 m/min
Diamètre de la tige de piston :Φ36
Poids : 500 kg
Diamètre du cylindre :Φ110
Spécifications de l'huile hydraulique :68#
Correspondance de puissance : Diesel 195
Puissance : 18 ch
