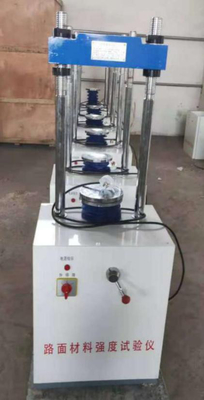

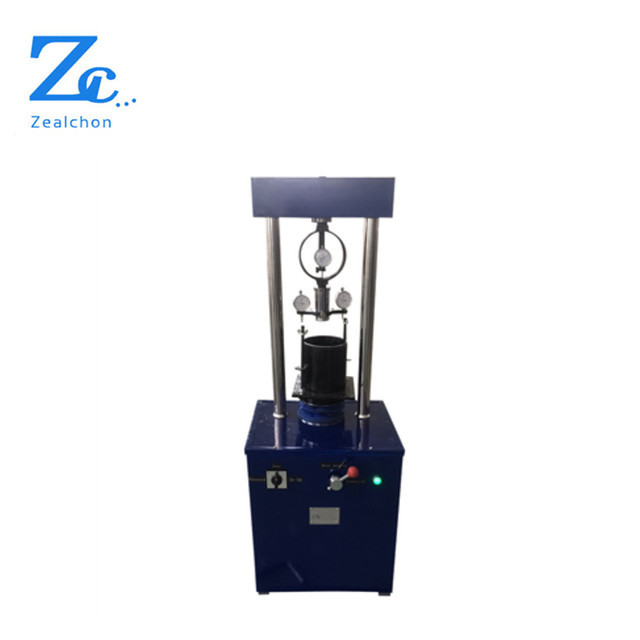

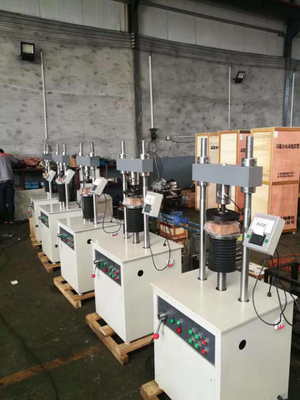

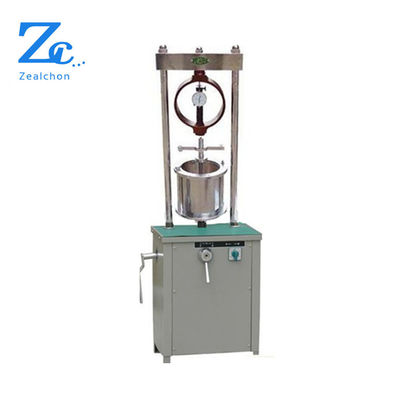

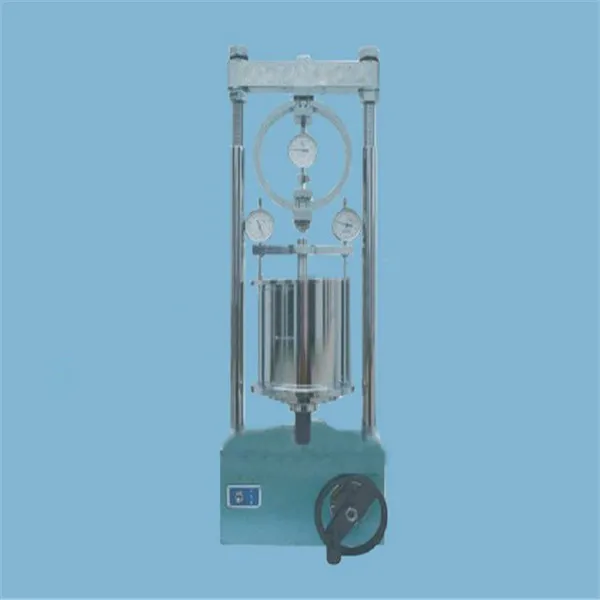

B12 Testeur du rapport de roulement du sol CBR YXPY
Appareil d'essai du rapport de roulement de laboratoire de Californie est spécialement conçu par nos professionnels pour répondre aux exigences variées des clients.Cet appareil précis et efficace est monté sur la partie inférieure d'un châssis mobile ou sur une poutre en acier laminé en porte-à-faux depuis le dos du camion.Ces données peuvent être acquises dans différents types de modèles.
Caractéristiques:
Utilisé dans les projets de construction routière
Mesure précise
Des performances efficaces
EKE 12001:
Jack de chargement avec support U, capacité 50kN (5.000 kgf) de levage de 50 mm. Ceci est spécialement conçu pour une utilisation avec l'appareil de test CBR sur le terrain.une prise à vis équipée d'un support en UUn adaptateur hexagonal est fourni pour fixer un anneau de démonstration.qui passe à travers le support en U est vissé à un anneau d'essai (fourni moyennant supplément) qui protège l'anneau d'essai lorsque la charge est excentrique.
EKE 12002:
Tête pivotante, pour le jack de chargement, poignée amovible d'environ 150 mm de rayon.
EKE 12003:
Piston de pénétration, 102 mm de diamètre fileté à l'extrémité supérieure, pour se connecter aux différentes longueurs de manches d'extension, par un connecteur.Fabriqués en métal (matériau non rouilleux) de section circulaire d'un diamètre de 49.63 + 0,13 mm. Taux de pénétration 1,27 mm/min
EKE 12004:
Les moules en acier zinc plaqué de forme cylindrique de 150 mm de diamètre interne et 175 mm de hauteur sont fournis avec un collier de prolongation de 51 mm de hauteur et une plaque de base perforée (diamètre 1,6 mm).trou) qui peut être monté à chaque extrémité du mouleChaque jeu est composé de 6 moules.
EKE 12005:
Les sièges à billes sont utilisés pour tester sur un sol ondulé afin de s'assurer que le jack, l'anneau de mesure de la charge et le piston de pénétration sont vraiment verticaux.
EKE 12006:
Ensemble de barres de point, composé de deux supports de trépied et d'une barre de point d'une longueur de 1 m.
EKE 12007:
Ensemble de connecteurs, composé de huit connecteurs pour l'accouplement du piston de pénétration et de l'assemblage d'anneaux d'essai, soit directement à travers les pièces d'extension.
EKE 12008:
d'une hauteur n'excédant pas 10 mm
EKE 12009:
Poids de charge annule (métallique et galvanisé) 2,5 kg, diamètre 147 mm avec fente de diamètre 53 cm. Chaque ensemble est composé de 6 poids de charge annule.
EKE 12010:
Poids métallique, (métallique et galvanisé) 2,5 kg, 147 mm de diamètre avec un trou central de 53 cm de diamètre.
EKE 12011:
Cadre de conversion, prise mécanique pour test CBR de laboratoire un cadre de 45 kN de capacité de construction de deux colonnes avec un faisceau aérien sont fournis avec barre de stabilisation.
EKE 12012:
Appareil de mesure d'expansion, plaque de gonflement de 149,2 mm de diamètre et perforé avec des trous de 1,6 mm de diamètre..de plaques de gonflement et de 2 numéros de trépieds et de cadran.
EKE 12013:
Disque d'espacement, disque d'espacement galvanisé circulaire de 152 mm de diamètre et 61,5 mm de hauteur.
EKE 12014:
Poids métallique, 10 kg, de 215 mm à 250 mm de diamètre avec une fente de 53 mm de diamètre 2 N°
spécifications:
| Paramètres |
Détails |
| tension d'alimentation |
Pour les appareils électroniques~125 W |
| charge maximale |
30KN 50KN (facultatif) |
| vitesse croissante |
1 mm/min |
| diamètre de la tige d'injection |
50 mm × 100 mm |
| Taille du spécimen |
152 mm × 170 mm |
Le service:
1- Garantie 1 an de remplacement et de retour.
2, Fourniture de visites d'usine et d'études, formation technique
3, une assistance technique 24 heures sur 24 par e-mail ou par téléphone
4, Fournir des lignes directrices pour la conception de programmes de construction de laboratoires
5, Fourniture de services de conception de produits et OEM
