Description du produit

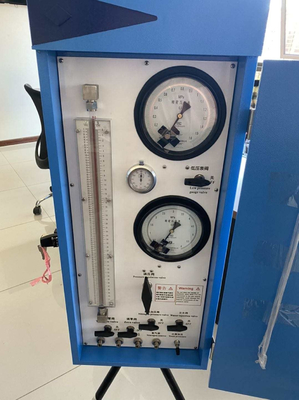

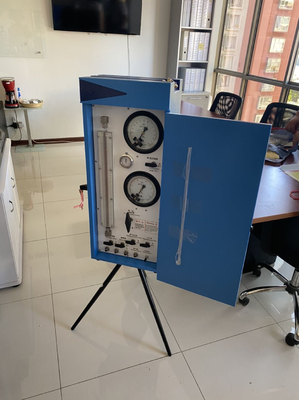

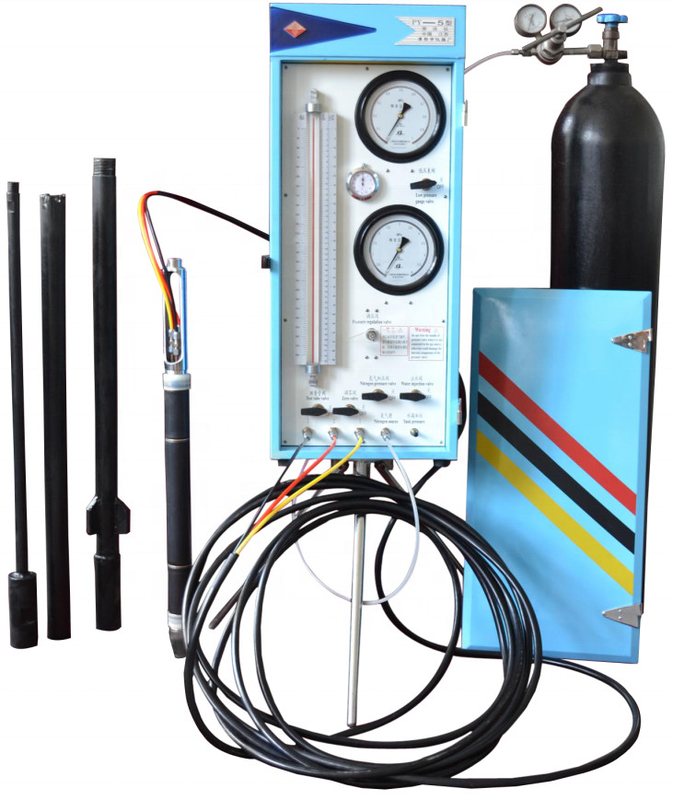

Pressiomètre de terrain Menard in-situ pour l'ingénierie civile C148 pour les tests en laboratoire
Description du test :
Le test au pressiomètre est une méthode d'essai in-situ utilisée pour obtenir une mesure rapide de la relation contrainte-déformation in-situ du sol. En principe, le test au pressiomètre est effectué en appliquant une pression sur les parois latérales d'un trou de forage et en observant la déformation correspondante.
Pour les relevés de test (variation de volume basée sur une pression contrôlée), une courbe contrainte-déformation peut être obtenue, dans le cas d'une déformation plane, ce qui donne :
-le module pressiométrique de Ménard
-la pression de fluage
-la pression limite de Ménard
| Article |
Paramètre |
Modèle |
| PY-3 |
PY-4 |
PY-5 |
| 1 |
Pressiomètre |
Diamètre nominal |
ø50mm |
| Diamètre avec blindage métallique |
ø55mm |
|
Mesure
longueur de la chambre
|
250mm |
|
Pressiomètre
longueur
|
800mm |
| 2 |
Mesure
Précision
|
Lecture minimale de
manomètre
|
0,005 MPa |
|
Volumètre
plage effective
|
400mm |
|
Erreur globale
≤±1%
|
Mesures |
| Mesure électrique et visuelle |
3 |
| Autres |
Pression maximale |
2,5 MPa |
4,0 MPa |
5,5 MPa |
Taille |
| 830×360×220mm |
Poids |
| 28kg |
Gamme |
| Argile, limon et |
autres formations
Argile dure, limon, sable
|
et autres formations
Argile, limon, sable, roche altérée,
|
strates de roche tendre
Images détaillées
|
