Description du produit
Essai au pressiomètre C148 Pré-alésé en place sol pressiomètre géotechnique Menard
Description de l'essai :
L'essai au pressiomètre est une méthode d'essai in situ utilisée pour obtenir une mesure rapide de la relation contrainte-déformation in situ du sol. En principe, l'essai au pressiomètre est effectué en appliquant une pression sur les parois latérales d'un trou de forage et en observant la déformation correspondante.
Pour les relevés d'essai (variation de volume basée sur une pression contrôlée), une courbe contrainte-déformation peut être obtenue, dans le cas d'une déformation plane, ce qui donne :
-le module pressiométrique de Menard
-la pression de fluage
-la pression limite de Menard
| Article |
Paramètre |
Modèle |
| PY-3 |
PY-4 |
PY-5 |
| 1 |
Pressiomètre |
Diamètre nominal |
ø50mm |
| Diamètre avec blindage métallique |
ø55mm |
|
Mesure
longueur de la chambre
|
250mm |
|
Pressiomètre
longueur
|
800mm |
| 2 |
Mesure
Précision
|
Lecture minimale du manomètre
0.005Mpa
|
Volumètre |
|
plage effective
400mm
|
Erreur globale |
|
≤±1%
Mesures
|
Mesure électrique et visuelle |
| 3 |
Autres |
| Pression maximale |
2.5Mpa |
4.0Mpa |
5.5Mpa |
Taille |
830×360×220mm |
| Poids |
28kg |
| Gamme |
Argile, limon et |
| autres formations |
Argile dure, limon, sable
et autres formations
|
Argile, limon, sable, roche altérée,
strates rocheuses tendres
|

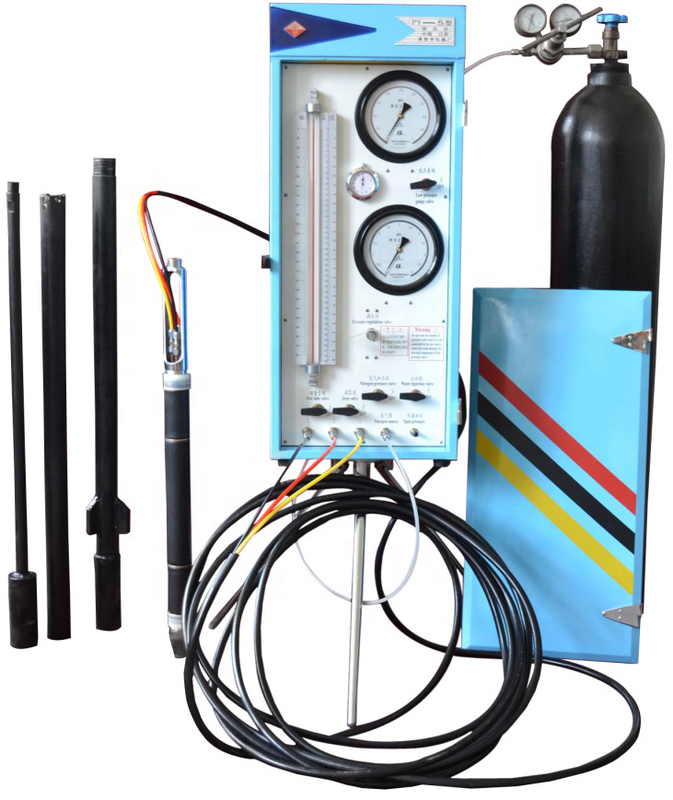

Images détaillées

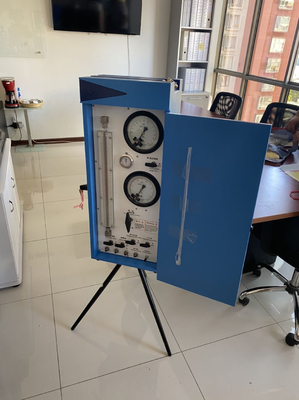

Présentation en laboratoire
|
