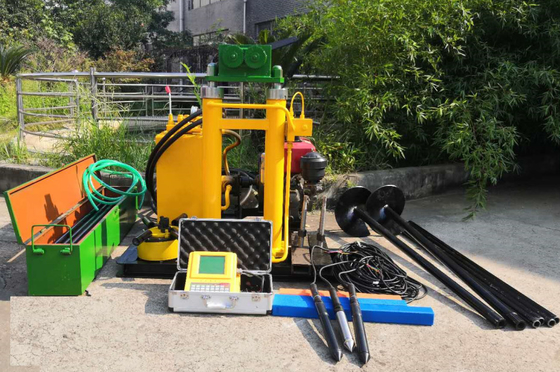

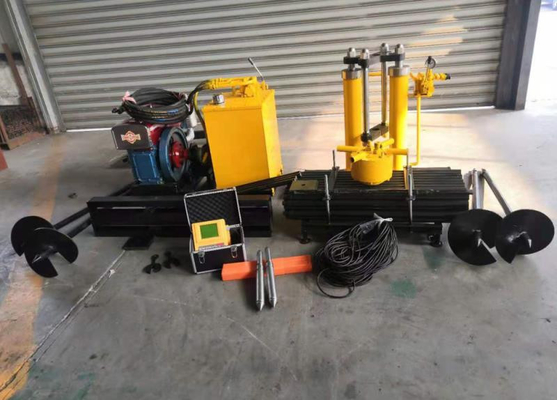

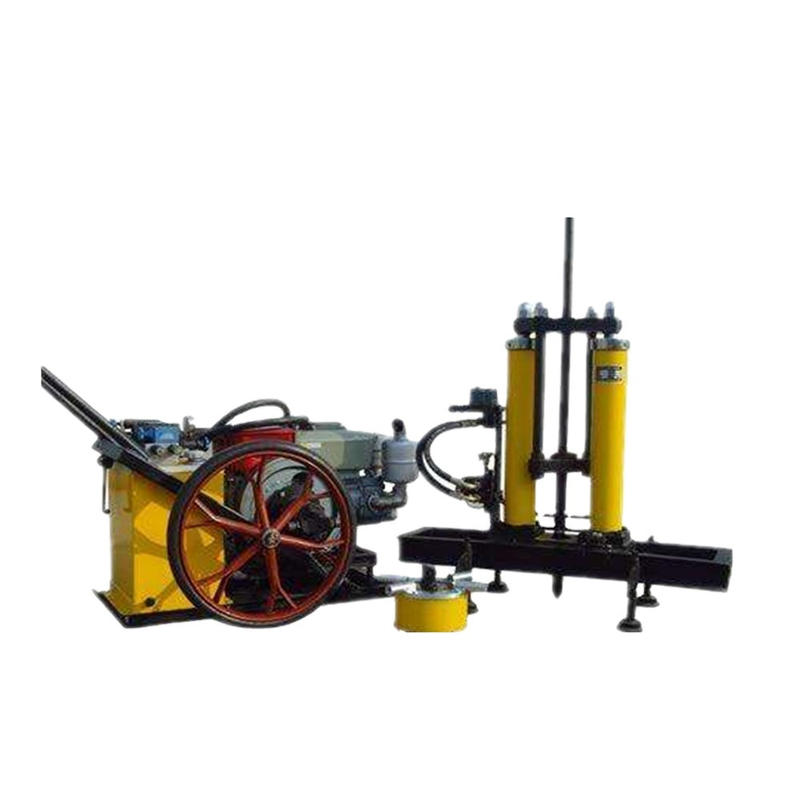

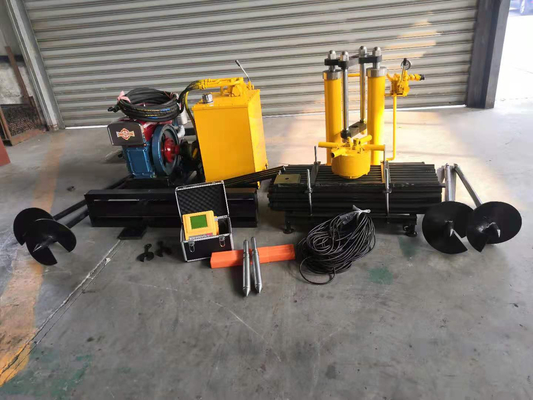

Testeur de pénétration statique hydraulique à double cylindre portable NDJT-10T

Pénétromètres statiques hydrauliques portables pour les machines d'essai du cpt du sol

Applications:

Il est utilisé pour la construction, la conservation de l'eau, l'électricité, les transports, la construction de ports et la conception d'universités au sol et la recherche scientifique in situ outils de test du sol.

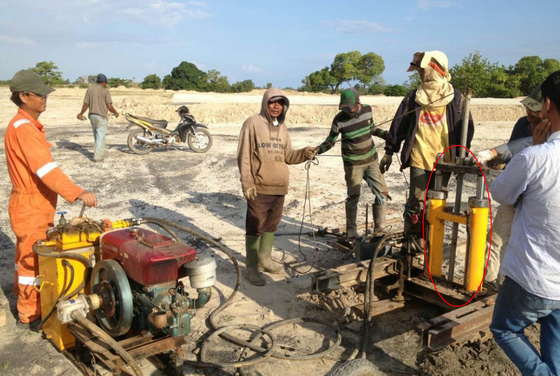

Cet instrument de sondage statique automatique à cylindre est pour la construction, la conservation de l'eau, l'électricité, le transport,Construction portuaire et conception d'universités et recherche scientifique in situ outil de test pour la fondation du sol- la machine par actionneurs hydrauliques, une sonde de mesure électrique uniformément pressée dans le sol,de sorte que la couche d'enregistrement de la terre sous sa résistance de pénétration de la sonde de profondeur par l'instrumentPour l'arpentage d'ingénierie, les lignes d'exploration, les montagnes, les champs en terrasses, les marais ont une reconnaissance.

La machine est petite, compacte, haute puissance, transmission stable, fonctionnement simple.

1.Structure: en vrac, type de traînée en chaîne, combinaison de remorques, quatre auto-propulsés, auto-propulsés à rails.

2.Formes de travail: pénétromètre automatique intermittent ou tirage.

3.formes de levier de verrouillage: à haute pression, bâton de carton.

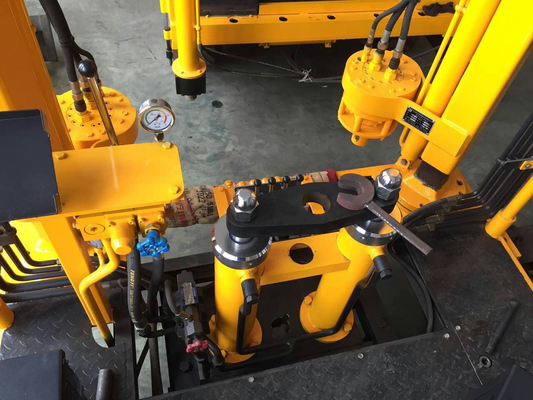

La machine est constituée de stations de pompage, de pénétration dans la machine, d'un système de détection de la température, d'un système de détection de la température, d'un système de détection de la température et d'un système de détection de la température.La prochaine ancre des institutions solides et de l' éolienne, sondes, instruments de sonde et d'enregistrement et autres composants. Transmission hydraulique, composants hydrauliques pour la connexion de la plaque. Petite taille, faible fuite externe, faible taux de défaillance, etc.La pénétration adopte une structure à double cylindreEt un circuit différentiel, la charge augmente et l'efficacité différentielle de l'huile peut grandement améliorer le tirage de la charge légère.en utilisant le câblage kava avec le câblage fiable, caractéristiques de fonctionnement flexibles du moteur, boîte de distribution centralisée de commutation électrique montée sur la station de pompage, sur la sécurité et la fiabilité globales, avec commutation,indicateur de puissance et surcharge, protection contre les courts-circuits et autres fonctions, la machine selon les besoins de l'utilisateur, est livré avec la puissance diesel à aucune puissance pour les chantiers de construction.monomère léger, et avec un chariot spécial pour une courte manutention du chantier, le transport flexible, l'installation sur place simple et pratique.

Les spécifications:

1Force de pénétration nominale (KN): 50
2Force de traction (KN): 60
3Vitesse de pénétration (m/min): 1.2
4Vitesse de levage (m/min): 3 à 4
5Matching de puissance: 185 moteur diesel monocylindre
6Diamètre de la sonde mm: 28
7Conicité de la sonde: 60
8Surface de la sonde: 10 cm2
9Longueur de l'ancre au sol: 1,2 m
10Diamètre de la pièce d'ancrage: 180 mm
11Forme de pénétration: serrage et pressage automatiques
12Forme de levage: serrage et traction automatiques

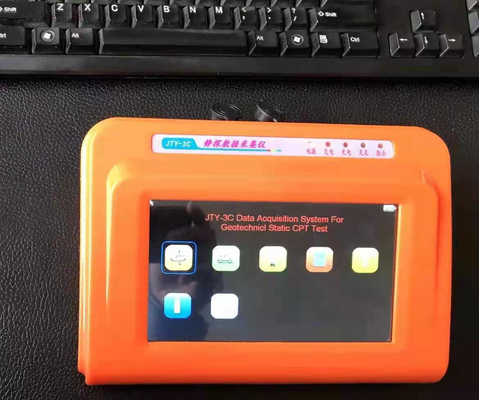

13- Méthode de collecte des données: collecte informatique par détection statique, stockage automatique des données
14: Poids: 420 kg (ensemble complet)
