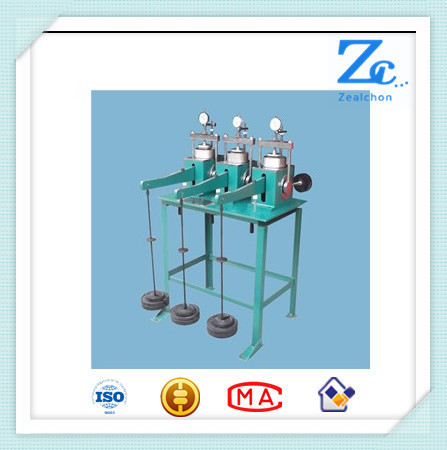

C020 Épreuve de consolidation de l'œdomètre à triple charge avant
Applications:
Ce produit est utilisé pour l'essai de compression du sol. Il peut tester la relation entre la déformation et la contrainte du sol ou le rapport de vide et la contrainte ou la déformation et le temps.Il peut calculer le sol Unité de sédimentation, le coefficient de compression, l'indice de retour, le module de compression, le coefficient de consolidation, etc.
Le projet de mesure dépend du besoin du projet. il peut faire un test de basse pression, et peut faire un test de pression moyenne, plus peut faire un test de haute pression
Cette machine est principalement composée de récipients de compression et d'équipements sous pression, de poids, etc. sous forme triple.Les points de contrainte utilisent une structure de roulement
Les spécifications:
| Paramètres |
détails |
| La surface de l'échantillon |
30 cm2 /50 cm2 |
| rapport de levier |
241 30 cm2 20 20 50 cm2 |
| Formulaire de chargement |
le poids |
| pression maximale |
Le système de chargement est équipé d'un système de chargement à haute vitesse. |
| gamme de pression |
12.5 kPa à 4000 kPa |
| Les dimensions |
Structure en acier L820mm*W820mm*H1240mm |

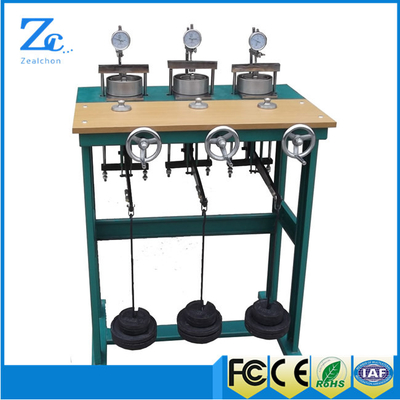

Instruments de consolidation à haute pression à triplé pour la collecte automatique du sol
Résumé

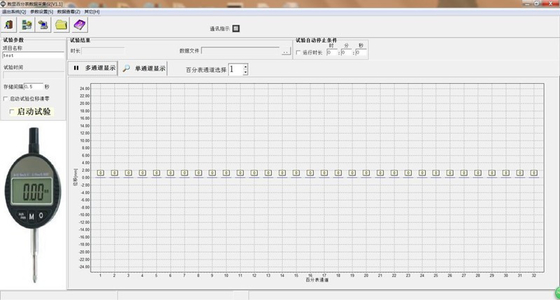

En utilisant la technologie numérique électronique pour transmettre les données, le logiciel du système de traitement et d'acquisition des données d'essais géotechniques recueille, enregistre et stocke automatiquement les données d'essais en temps réel.Comparativement aux instruments précédents, il économise la tâche de lecture manuelle des données et améliore l'efficacité du travail.
The purpose of this experiment is to determine the deformation and the relationship between the pressure or the void ratio and the pressure and the relationship between the deformation and time of the sample under the confinement and axial drainage conditions, et pour calculer le coefficient et l'indice de compression du sol, l'indice de rebond, le module de compression, le coefficient de consolidation et la pression de consolidation initiale du sol intact, etc.,les éléments de mesure dépendent des besoins du projet.
Cette machine est principalement composée d'un récipient de compression, d'un équipement de pressurisation, de poids, etc.et le point de force adopte une structure de roulement.
Caractéristiques des instruments
1Le système spécial de collecte automatique des données d'essai géotechnique collecte, enregistre et stocke automatiquement les données de l'instrument sur le déplacement vertical et les valeurs de force pendant le processus d'essai.
2Le processus de test permet d'économiser du travail et du temps, et d'améliorer l'efficacité des tests.
3Le ratio de levier est augmenté, ce qui réduit le poids et l'intensité du travail
4. Structure compacte, performances fiables et stables, facile à utiliser
Paramètre technique:
1- surface d'échantillonnage: 30 cm2 et 50 cm2
2Le rapport d'effet de levier: 24:1 30 cm2; 20:1 50 cm2
3. forme de charge: poids
5. Haute pression: charge de niveau 11 de 4000kpa (30 cm2); charge de niveau 10 de 2000kpa (50 cm2)
6- Plage de pression: 12,5 à 4000 kPa
7Forme de l'instrument: structure en acier
8Longueur 820 mm* largeur 820 mm* hauteur 1240 mm
9Déformation verticale: 0 à 12,7 mm, précision 0,01 mm
