Appareil d'essai de compression à cellules triaxiales pour la chambre de pression des sols
Objet: L'instrument géotechnique triaxiale de contrainte et de contrainte peut être utilisé pour les méthodes de chargement de contrainte et de contrôle de contrainte dans les essais triaxiaux.Cet instrument est principalement utilisé pour déterminer l'essai de compression par cisaillement triaxial d'échantillons de solSelon différentes conditions de drainage, il peut être utilisé pour les essais de cisaillement non drainé non consolidé (UU), de cisaillement non drainé consolidé (CU ou) et de cisaillement drainé consolidé (CD).
Cet instrument convient également aux échantillons de saturation par contre-pression, à la dissipation de la pression de l'eau des pores, à la résistance à la compression non confinée, à la compression triaxiale à charge en plusieurs étapes d'un échantillon,coefficient de consolidation de la contrainte en plusieurs étapes, KO cisaillement triaxiale, rampe triaxiale Variable, cisaillement triaxiale constant, cisaillement triaxiale constant, cisaillement triaxiale variable de pénétration de la tête, cisaillement triaxiale de pénétration de la tête, etc.

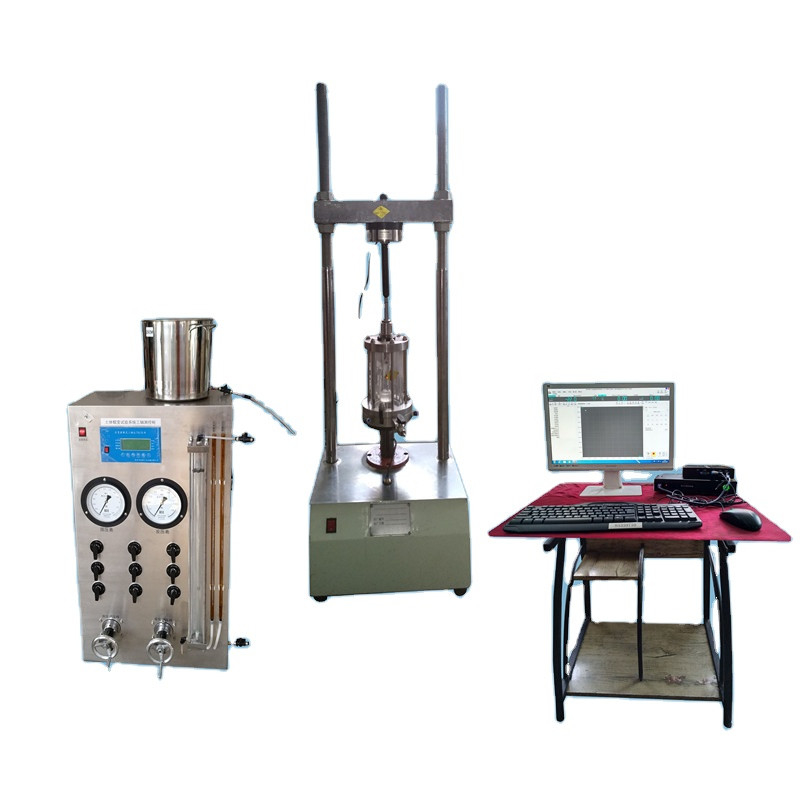

Structure de l'instrument: l'instrument est composé d'un hôte d'essai, d'un contrôleur d'hôte, d'un capteur de force, d'une chambre de pression, d'un cabinet de mesure et de contrôle, d'outils de préparation des échantillons de sol, d'un ordinateur et d'un logiciel,et ainsi de suite.
Les principaux paramètres techniques:
(1) Taille de l'échantillon: φ61,8 × 125 mm; φ39,1 × 80 mm
(2) Charge axiale: 0 à 10 kN ± 0,5% F.S.
(3) Pression ambiante: 0 à 1 MPa; écran LCD ± 0,5% F.S, réglable et à pression constante
(4) Pression de pénétration saturée: 0 à 1 MPa; écran LCD ± F.S 0,5%, réglable par pression
(5) Pression des pores: 0 à 1 MPa; écran LCD ± 0,5% F.S.
(6) Collecte du déplacement axial: 0 à 30 mm; ± F.S 0,2%
(7) Vitesse de déformation: 0,001 à 10 mm/min
(8) Débit de contrainte: 1N~5000N/S peut être réglé arbitrairement pour une déformation minière à contrainte constante;
(9) Traction axiale: 0~60 mm, la distance de montée peut être réglée
(10) Drainage consolidé Drainage de cisaillement: 0-50 ml précision: 0,2 ml peut également être équipé d'un système de contrôle automatique de collecte de drainage, affichage en cristaux liquides.
(11) alimentation électrique: 220 ± 22 V, 50 Hz
(12) Logiciel informatique: contrôle en temps réel de la vitesse de chargement et de la valeur de la force, collecte et stockage de la valeur de la force axiale,
Le décalage et les graphismes parallèles.
(13) Environnement de travail: alimentation en courant alternatif, tension 220V±20V; fréquence 50Hz±5Hz. Il y a un câble de mise à la terre dédié dans la pièce sans interférence électromagnétique forte. Température de travail:Humidité relative de 10 à 45 °C inférieure à 85%
