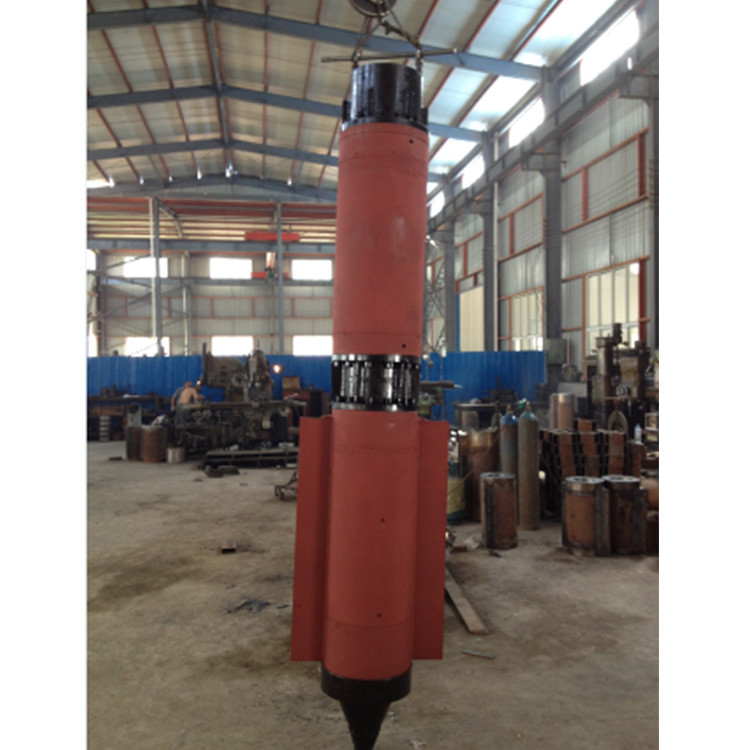

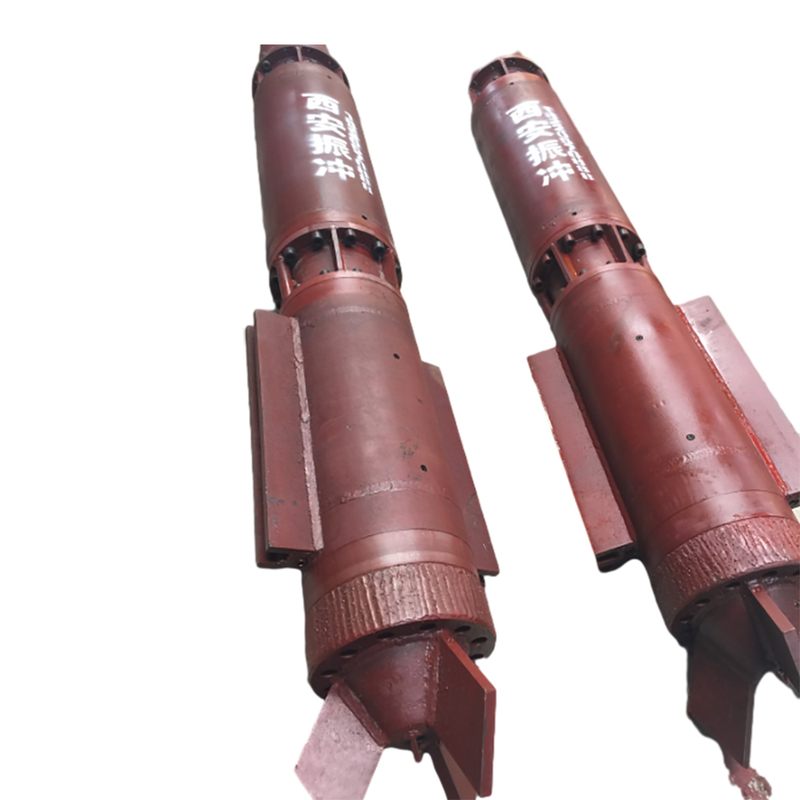

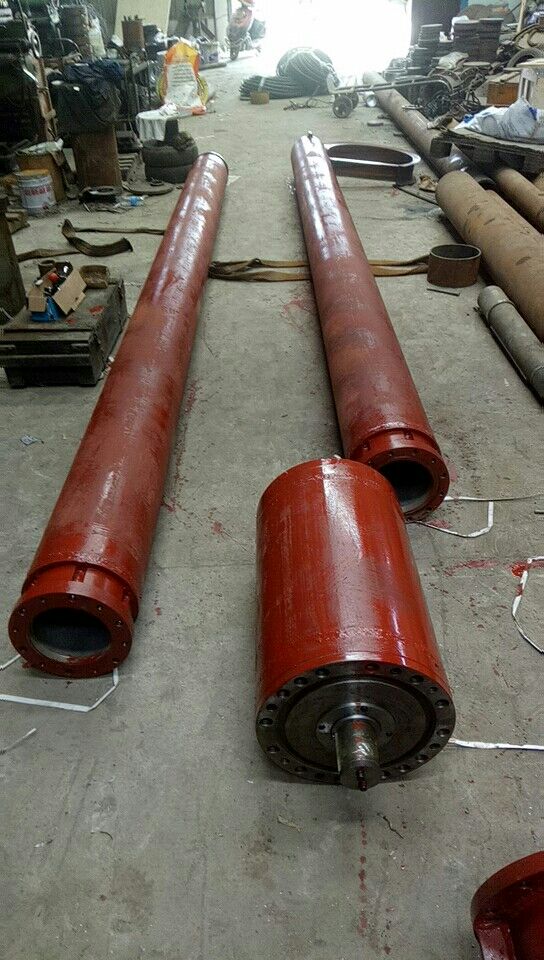

Vibroflot électrique ZCQ100kw pour grand chantier de construction d'usine Machine de vibroflottation électrique

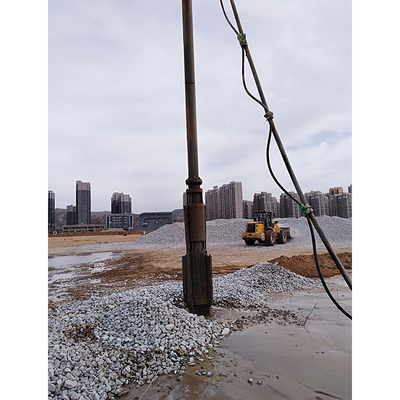

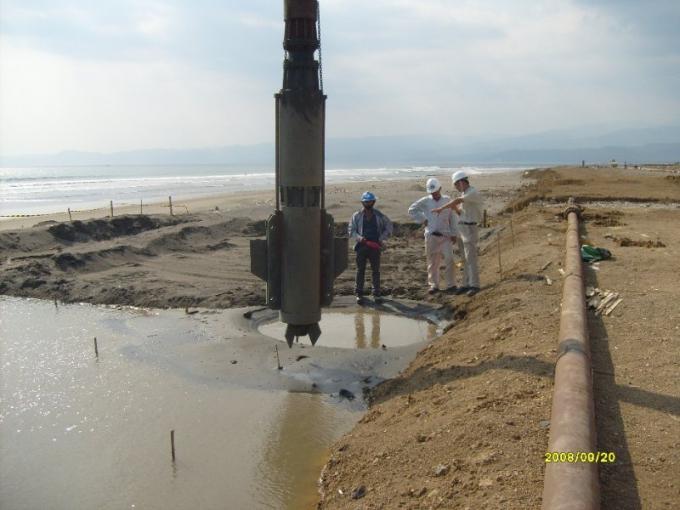

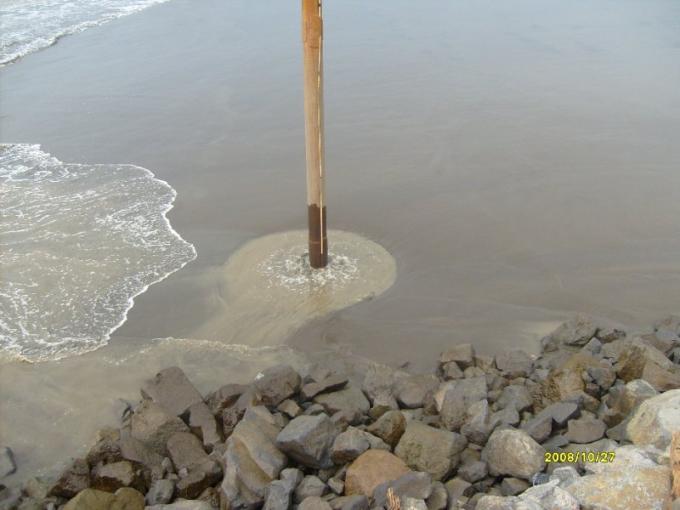

La méthode de l'infusion vibrante (appelée vibroflottation) consiste à utiliser un système de vibration du sol in situ pour renforcer rapidement les fondations meubles par des pieux de gravier. Depuis l'utilisation de cette méthode de construction par les Chinois au début des années soixante-dix, la construction civile est passée d'un développement progressif unique au traitement des fondations de bâtiments industriels, au traitement des barrages, aux centrales thermiques basées sur les remblais ferroviaires et les gares, aux plateformes routières et aux gares de campagne, à la construction de gares, aux terminaux portuaires, aux réservoirs de stockage et aux installations de défense des pistes d'aéroport.
Le vibro simple de 30KW du début, s'est développé jusqu'à 30KW, 45KW, 55 KW, 75KW, 100 KW, 130KW, 150KW, 180KW et d'autres modèles avec des spécifications complètes de produits, peut répondre à la construction de base presque au sol dans diverses conditions.
La profondeur de construction, qui était de quelques mètres au début de la période de développement, est passée à 20-30 mètres aujourd'hui.
La zone de construction, qui commençait sur la côte, le long de la rivière, s'étend aujourd'hui à l'est du Heilongjiang, au Xinjiang, au Tibet, au sud de l'île de Hainan, au Guangdong, en Mongolie intérieure et au nord du désert de Gobi.
La vibroflottation, après des décennies de développement, a été largement utilisée en Chine sur la base du traitement.

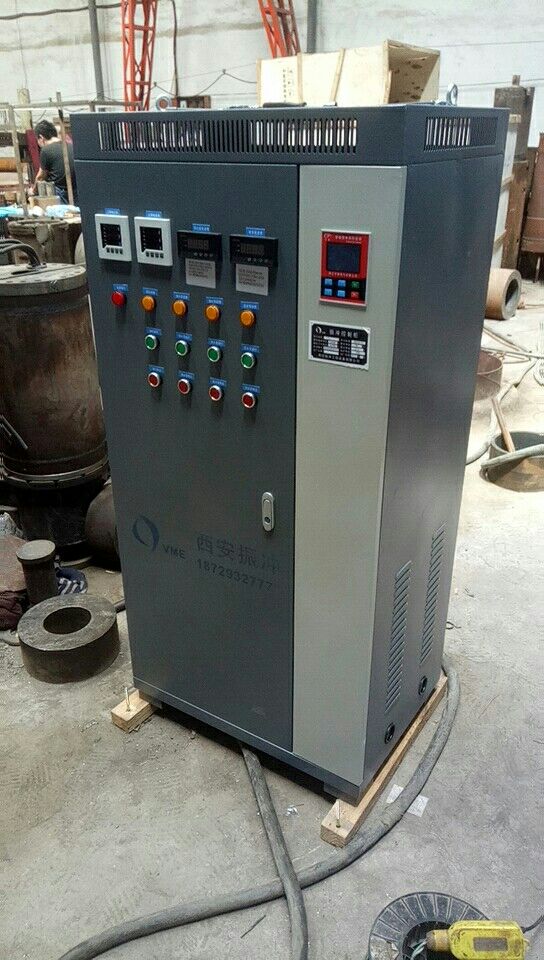

Paramètres techniques du vibroflot à entraînement électrique à fréquence variable de la série ZCQ
| spécification |
ZCQ45 |
ZCQ55 |
ZCQ75 |
ZCQ100 |
ZCQ130 |
Vibro
Moteur |
Puissance nominale |
kw |
45 |
55 |
75 |
100 |
130 |
| Vitesse de rotation |
tr/min |
1450 (1950) |
1450 (1950) |
1450 (1950) |
1450 (1950) |
1450 (1950) |
| Intensité nominale |
A |
86 |
110 |
150 |
196 |
256 |
Vibration
déplacer
machine
corps |
Fréquence de vibration |
HZ |
24 |
24 |
24 |
24 |
24 |
| Moment |
N.m |
47 |
56 |
69 |
78 |
88 |
| Force d'excitation |
kN |
110-200 |
130-235 |
180-325 |
190-350 |
210-380 |
| Amplitude de vibration à vide |
mm |
≥18 |
≥16 |
≥15 |
≥15 |
≥16 |
| Courant à vide |
A |
≤35 |
≤40 |
≤50 |
≤60 |
≤70 |
| Le diamètre extérieur du corps |
mm |
351 |
377 |
426 |
426 |
426 |
| Longueur du corps |
mm |
≤2230 |
≤2465 |
≤2600 |
≤2750 |
≤2860 |
| La masse totale |
kg |
1000 |
1350 |
1800 |
1950 |
2200 |
