Application :
Cet instrument portatif est principalement utilisé pour déterminer la valeur de la déflexion de la couche de fondation sous des charges dynamiques afin d'évaluer la capacité portante de la couche de fondation ; également, pour évaluer le degré de compactage de la couche de fondation par comparaison.
Il convient à la mesure de la déflexion des sols et des groupes de base herbeuse.
Les principales exigences techniques :
1, Charge d'impact nominale : 15 KN, hauteur de chute du marteau : 1000 mm ;
2, Poids du marteau : 10 kg (peut être combiné) ;
3, Précision du système de mesure de la force dynamique : inférieure à 2 % ;
Xi'an Zealchon Electronic Technology Co., Ltd
4, Type de capteur de déplacement : capteur de vitesse géophone ;
5, Plage de mesure du capteur de déplacement : ± 3,5 mm ;
6, Résolution du capteur de déplacement : 0,2 μm ;
7, Nombre de capteurs de déplacement : 1 ;
8, Précision du système de mesure du déplacement : inférieure à 2 % ;
9, Temps de mesure de chaque point : inférieur à 35 secondes ;
10, Forme de la charge d'impulsion : demi-onde sinusoïdale ;
11, Durée de la charge d'impulsion : 15-20 ms ;
12, Diamètre de la plaque d'appui : Φ300 mm ;
13, Avec une tablette PC ou un ordinateur portable portatif, transmission sans fil des données de mesure ;
14, Valeurs calculées automatiquement EVD, affichage de la courbe de mesure ;
15, Valeur de déflexion de mesure automatique, valeur de charge ;
16, La station peut être réglée ;
17 peut sortir les données du rapport EXCEL ;
18, Poids total : environ 20 kg ;
19, Température ambiante : -10-60 ℃.
Caractéristique principale

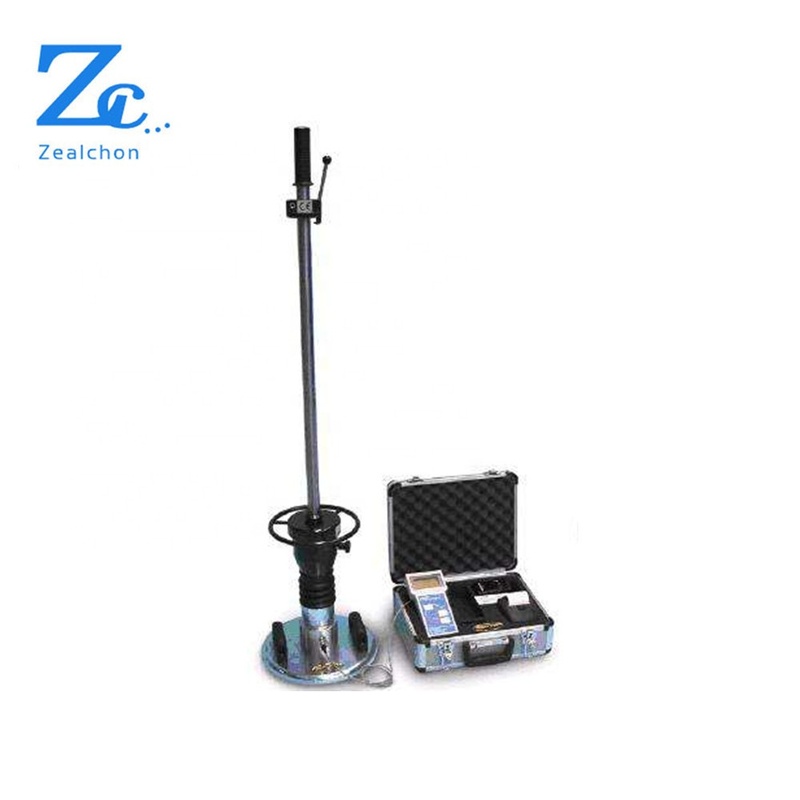

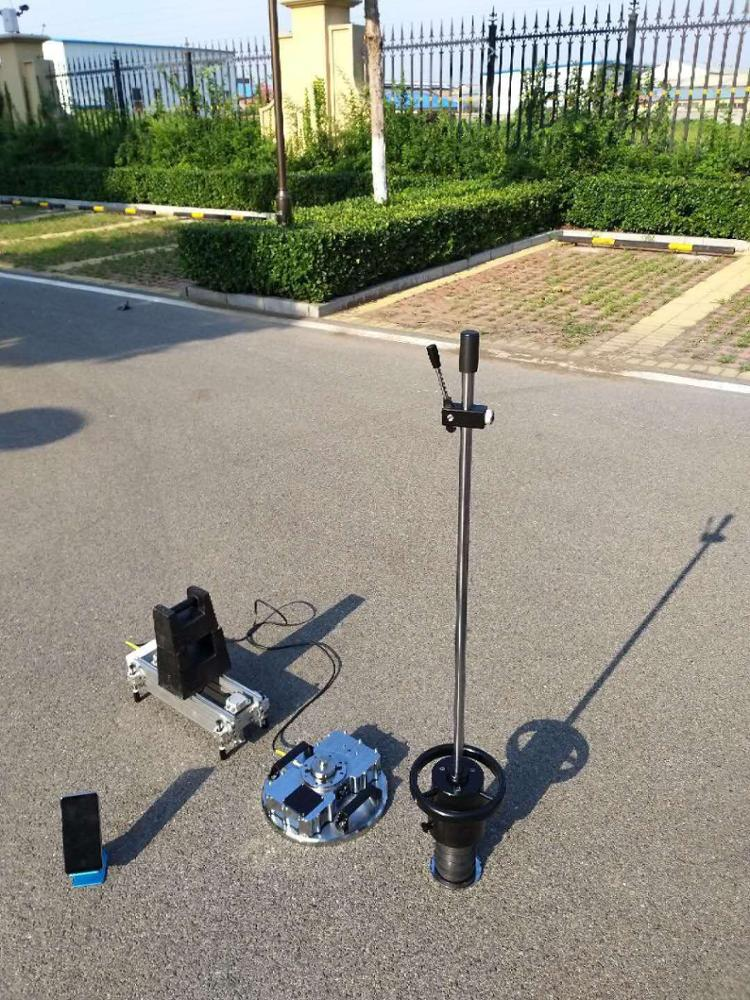

Un instrument de déflexion à poids tombant est utilisé pour mesurer la valeur de déflexion de la couche de fondation sous charge dynamique, afin d'évaluer la capacité portante et la déformation de la couche de fondation. S'applique à la charge dynamique du chemin de fer, de l'autoroute, de l'aéroport, des transports urbains, des ports, des quais et des essais de contrôle de la qualité de la construction des fondations de bâtiments industriels et civils, particulièrement adapté à la détection des zones étroites, telles que la route et le pont (han) section de transition et détection des accotements, couche de fondation existante, etc.
