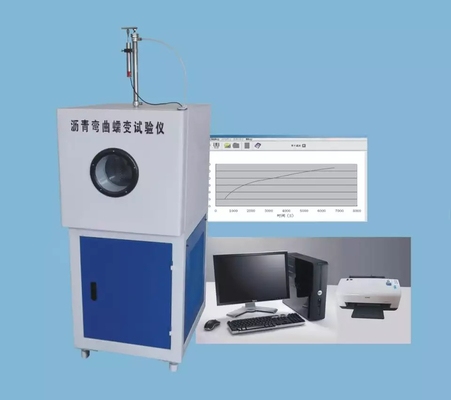

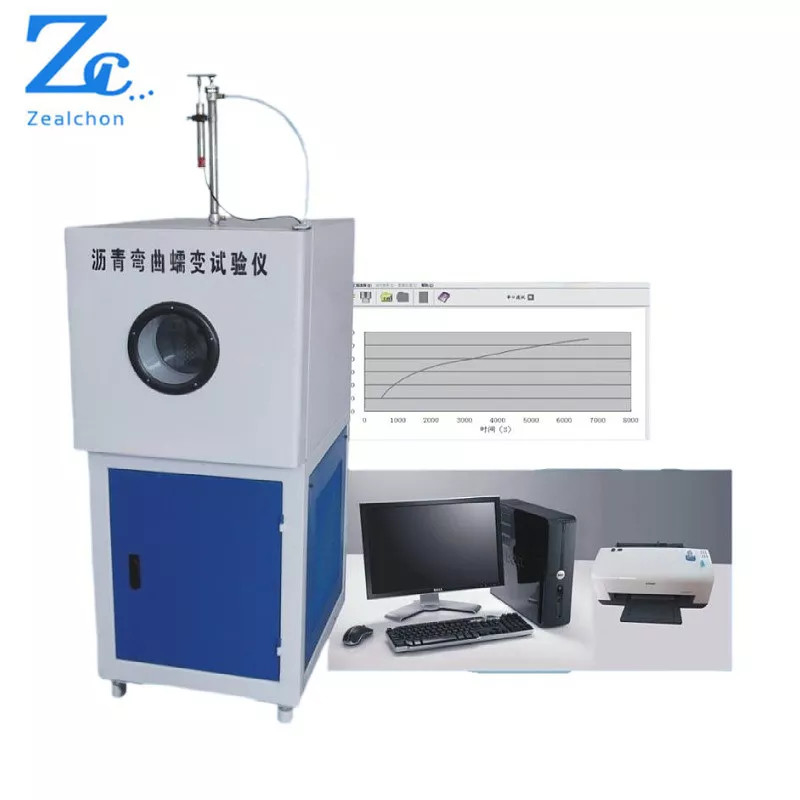

A34 Détermination de la rigidité de glissement à basse température Rhéomètre de poutre de courbure de mélange d'asphalte
Pour les appareils à moteur électrique
Applications Épreuve du liant asphalte
Dimensions, en mm, WxDxH49x49x41in (1,245x1,245x1,040mm) LxWxH
Poids estimé de l'expédition, lb ((kg) 487lbs (221kg)
HM-59 et HM-73 Rheomètres à faisceau de flexion (BBR) par ATS mesurent la rigidité de rampe de la colle d'asphalte de l'environnement à -40 °C pour prédire la fissuration thermique des pavés d'asphalte à basse température.Des moules spéciaux forment de petits échantillons de faisceau de liant pour l'essaiLa charge, le déplacement et la température du bain sont affichés en temps réel via des tableaux et des graphiques.
Les deux modèles utilisent un système de roulement à air pour assurer un chargement fiable avec des résultats précis et reproductibles.
Transducteur de déplacement (LVDT) avec une portée de 6,35 mm et une précision de ±2 μm pour mesurer la déviation.L'appareil de flexion en acier inoxydable à trois points est facilement enlevé et réinstallé dans l'unité de base pour une préparation et un chargement pratiques des échantillons.Un bain de liquide réduit la température du mélange éthylène glycol/eau/méthanol à -40°C (-40°F).La température du procédé est contrôlée par deux capteurs de température RTD en platine indépendants pour maintenir la stabilitéLes deux modèles sont entièrement conformes aux exigences de l'ASTM/AASHTO. Une source d'air comprimé propre, sec et à 50 PSIG minimum doit être fournie par l'utilisateur.
Les modèles sont livrés avec cinq échantillons en aluminium, des moules avec bandes mylar, un kit d'étalonnage avec les poids requis et un faisceau de confiance.
Des poids d'essai calibrés et une norme certifiée LVDT traçable par le NIST sont également fournis.
HM-59 ATS Rheomètre à faisceau de flexion utilise un ordinateur de bureau avec un logiciel de contrôle, d'acquisition et d'analyse pré-chargé pour un fonctionnement précis.un refroidissement rapide du liquide d'essai est assuré par le système de réfrigération mécanique.
HM-73 ATS Touch Screen Bending Beam Rheometer conserve toutes les caractéristiques de performance du HM-59, mais intègre une conception d'écran tactile de pointe pour une configuration et un fonctionnement faciles.Le contrôleur d'écran tactile a parcourir les menus pour les conseils et la machine peut être démarré, arrêté et surveillé à distance via une application installée sur un smartphone, iPad ou tablette.
Le logiciel de contrôle, d'acquisition et d'analyse convivial est préinstallé sur l'ordinateur interne et permet la vérification quotidienne et l'étalonnage périodique des capteurs de cellule de charge, de TVDL et de TDI.Un port USB est situé à l'avant de l'unité pour les mises à jour logicielles et le stockage des donnéesLe bain liquide est refroidi par un système de refroidissement thermoélectrique.
Caractéristiques:
Les deux modèles sont entièrement conformes aux exigences ASTM et AASHTO
Solution optimale pour prédire la fissuration thermique des pavés d'asphalte à basse température par des mesures de rigidité de glissement par flexion Les systèmes de roulement à air assurent des résultats répétables et une charge fiable
Les bains liquides contrôlent avec précision la température du mélange éthylène glycol/eau/méthanol jusqu'à -40°C (-40°F)
Les éléments inclus:
Rhéomètre à faisceau de flexion HM-59 ATS avec ordinateur préchargé OU
Rhéomètre à faisceau pliant à écran tactile HM-73 ATS
Les accessoires inclus avec les deux modèles:
Cinq échantillons de moules en aluminium avec bandes mylar
Kit d'étalonnage avec les poids requis et faisceau de confiance
Poids d'essai étalonné
Norme certifiée traçable par le NIST pour la TVDL
