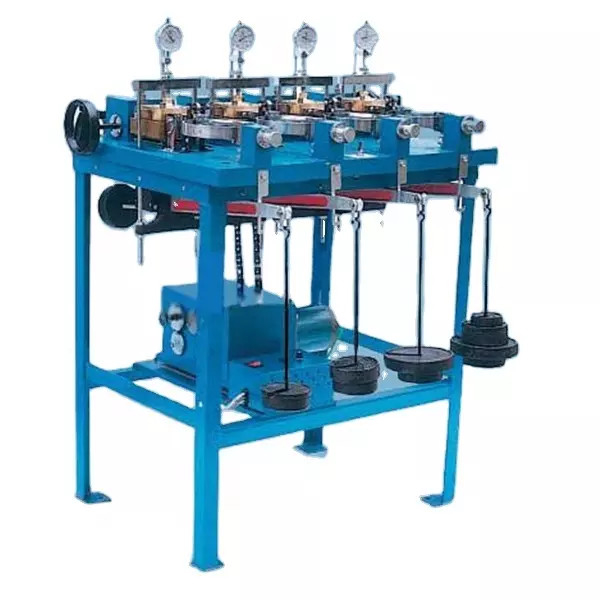

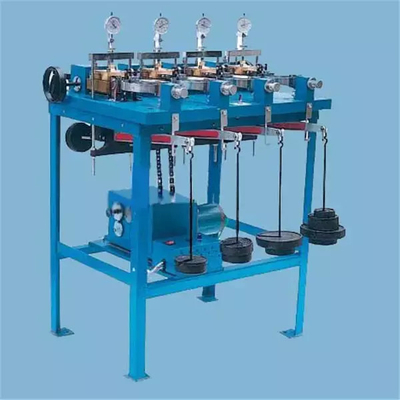

Machine d'essai de cisaillement direct quadruple C010 pour essai de sol
Elle est utilisée pour déterminer la résistance au cisaillement du sol, avec une fonction de transmission électrique et manuelle. Sous différentes pressions verticales, en infligeant une force de cisaillement horizontale, on obtient la destruction de la contrainte de cisaillement. Selon la loi de Coulomb, nous pouvons déterminer la résistance au cisaillement et les paramètres de déformation du sol, l'angle de frottement interne et la cohésion.
Caractéristiques de l'instrument
1. Le système spécial de collecte et de traitement des données d'essai géotechnique collecte, enregistre et stocke automatiquement les données de l'instrument de déplacement vertical et de la valeur de la force pendant le processus d'essai.
2. Le processus d'essai permet d'économiser du travail et du temps et d'améliorer l'efficacité de l'essai.
3. Le rapport de levier est agrandi, ce qui réduit le poids du poids et l'intensité du travail.
4. Structure compacte, performances fiables et stables, facile à utiliser.
5. L'instrument a ajouté la fonction de limite arrière du boîtier de coupe, ce qui permet au boîtier de coupe de s'arrêter automatiquement après être revenu à la position spécifiée, ce qui améliore la fonction de protection.
6. L'écran LCD affiche la vitesse de coupe et la déformation de coupe définies.
7. Il a la fonction de cisaillement manuel, ce qui ne peut pas affecter l'essai en cas de panne de courant.
. Principaux paramètres techniques
1. Surface de l'échantillon de sol : 30 cm2 (diamètre 6,18 cm, hauteur 2 cm)
2. Rapport de levier : 1:20
3. Classification de la charge verticale : 50, 100, 200, 300, 400 kpa
4. Indicateur à cadran numérique : 0-10 mm
5. Charge de cisaillement horizontale ultime : 1,2 KN
6. Vitesse de cisaillement : 2,4 mm/min, 1,2 mm/min, 0,8 mm/min, 0,4 mm/min, moins de 0,02 mm/min ; 5 vitesses peuvent également être réglées arbitrairement.
7. Chaque rotation du volant : 0,2 mm
8. Alimentation : 220 V±10 %, fréquence : 50 Hz±2 Hz ; puissance : 350 w
9. Environnement de travail : la température est de 20±5℃, l'humidité relative est de 80 % HR, et l'environnement est exempt de magnétisme fort et de fortes vibrations.
10. Dimensions de l'appareil : longueur 845*largeur 430*hauteur 1118mm
