Description du produit
C142 Machine d'essai de compression triaxiale (pression de confinement) des roches
La méthode de détermination de la résistance et de la déformation de l'échantillon sous pression axiale triaxiale lors de l'essai de résistance à la compression triaxiale de la roche.Calculer les paramètres de résistance et de déformation de l'échantillon sous compression triaxialeIl peut également déterminer la résistance à la compression et le rapport de Poisson de la roche.un essai de résistance à la compression triaxiale avec drainage non consolidé sous pression latérale et sans mesure de la pression de l'eau des pores est utilisé.
Procédure expérimentale: tout d'abord, placer la pièce d'essai préparée sur la pochette en latex à l'épreuve de l'huile et la placer dans la chambre de pression triaxiale, centrer le bloc de pression de l'échantillon de roche et le siège à bille,et ensuite placer la chambre de pression triaxial sur la machine d'essai de pressionLa chambre de pression est alignée sur la plaque de pression.appliquer simultanément la pression latérale (pression de confinement) et la pression axiale à la valeur de pression latérale prédéfinie à une vitesse de charge de 00,05 mm/min, et maintenir la pression de la paroi latérale inchangée, puis à une vitesse de chargement de 0,5 MPa à 6 MPa par seconde Charger la pression axiale jusqu'à ce que l'échantillon soit brisé,et enregistrer les valeurs de charge axiale et de déformation pendant l'essai.

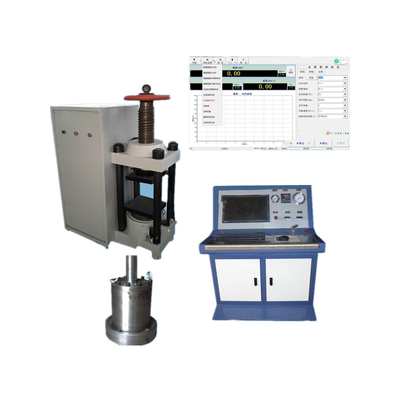

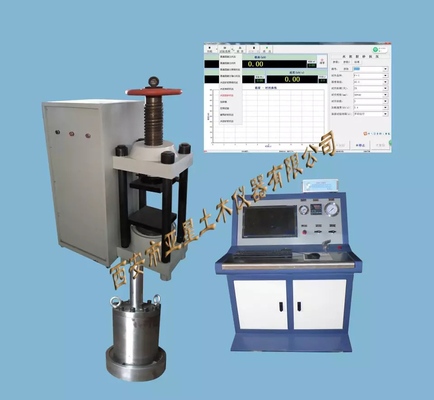

Composants principaux: dispositif de charge sous pression axiale hydraulique, chambre sous pression triaxielle avec une résistance à haute pression de 90 MPa, dispositif de charge sous pression confinante,instrument de contrôle et système d'analyse d'acquisition par ordinateur.
Composants principaux: dispositif de charge axiale sous pression d'huile, chambre de pression triaxiale résistante à haute pression 90 MPa, dispositif de charge sous pression confinante,contrôleur d'acquisition par ordinateur et système d'analyse.
1- dispositif de charge hydraulique à pression axiale: précision de 1500 kN ± 12 N
2. Chambre à pression triaxiale: elle comprend un corps en acier et deux bouchons d'acier.L'un est utilisé pour connecter la pression de confinement latérale avec le système de commande hydraulique, et l'autre est relié au système de contrôle de pression hydraulique pour tester la pénétration et la pression des pores.
3. Taille de l'échantillon: ¢ 50 mm × 100 mm ¢ 25 × 100 mm peut également être assortie à d'autres tailles.
4- Pression de confinement latérale: 0 à 50 MPa, précision 0,1 MPa, réglage de la pression constante à volonté, écran LCD, commande numérique.
5- Osmose sous pression inverse: 0 16 MPa, précision 0,1 MPa, régler la pression constante de façon arbitraire, affichage LCD, commande numérique.
6. Plage de déformation par compression axiale (retour en arrière): 0 10 mm ± 0,001 mm
7. Plage de déformation latérale: 0 4 mm ± 0,001 mm
8Le rapport de Poisson: rapport de déformation axiale à la déformation latérale
9Taille des plaques de pression supérieure et inférieure de la presse: ¢ 300 mm
10- Pressez les plaques supérieures et inférieures.
11Appuyez sur le piston.
12- alimentation électrique: 380 V ± 10%, 50 Hz
13- Médium de travail de la chambre de pression des roches: huile hydraulique
14- Dimensions globales de la presse (longueur × largeur × hauteur (mm): 890 × 450 × 1340

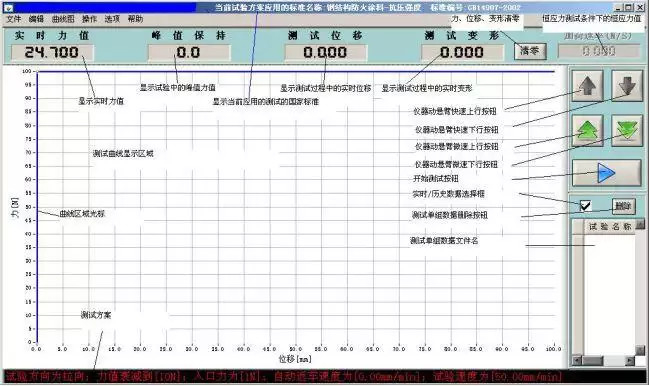

15Grâce au logiciel de collecte et d'analyse automatique, les données dans le processus de test de fitness triaxial de la roche sont collectées, analysées et évaluées en temps réel.
