Description du produit
Il y a deux méthodes de chargement: téléchargement et téléchargement
1Objet et champ d'application
Le but de cet essai est de déterminer le module d'élasticité du sol saturé, des échantillons de sol ou le processus de changement de contrainte, de déformation et de pression de l'eau des pores des échantillons mélangés avec du ciment,gravier ou sol sous action dynamique, afin de déterminer sa résistance à l'échec sous action dynamique (y compris la liquéfaction),les indicateurs de caractéristiques dynamiques tels que le module dynamique et le rapport d'amortissement lorsque la contrainte est supérieure à 10-4 (- Module d'élasticité élevé).
2. La composition de l'instrument
L'instrument est un servo électromagnétique à vibration tri-axe dont la composition comprend le moteur principal, le système de contrôle électro-hydraulique, le système de contrôle de la pression, le contrôle informatique,Système d'acquisition de données et logiciel de traitement et autres composants.
(1) Hôte: comprenant la chambre sous pression, la servo-bouteille électrique.
(2) Système de commande électromagnétique par servo: utilisé pour la vibration axiale, l'application de contraintes dynamiques axiales et le contrôle de la bouteille électrique par servo.
(3) Système de régulation de la pression: appliquer une pression de confinement, une contre-pression, y compris la conduite, la source d'air, la source d'eau, etc.

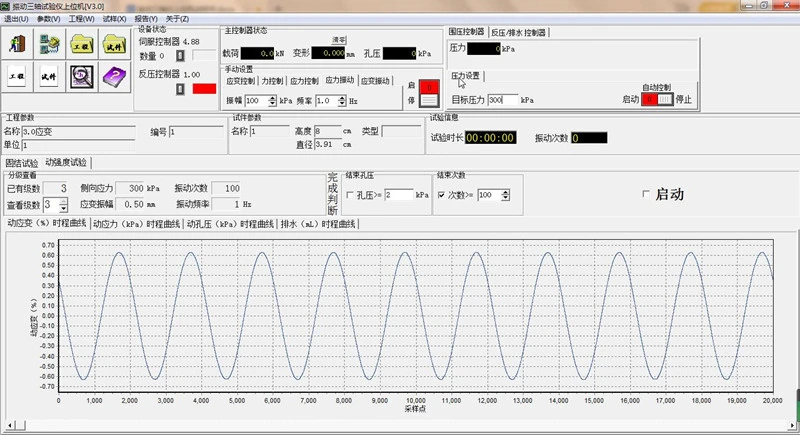

(4) Système de commande par ordinateur, d'acquisition de données et de traitement par logiciel: l'ordinateur contrôle l'ensemble du processus, recueille et enregistre l'ensemble du processus de test en temps réel,et génère automatiquement des feuilles de relevés d'essai et des rapports de courbe après la fin de l'essai.
3Paramètres techniques:
(1) L'hôte
Poussée du piston du cylindre électrique: 100 mm
Cylindre électrique: puissance limite de 10KN (autres spécifications sont facultatives: 5KN; 50KN; 100KN)
Capteur de pression: 0 à 10KN, précision 0,05N
Déformation: 0-100mm Précision: 0,001mm peut réaliser n'importe quel point de réinitialisation
Vitesse de chargement de la bouteille électrique: 0,001~50 mm/min, peut être réglée arbitrairement
Fréquence de vibration du cylindre électrique: 0,1 à 5,0 Hz, régulation de la contrainte et de la déformation peut être réglée de manière arbitraire
Voltage: 220V à 50 Hz
Puissance: 5 kW
(2) Système de chargement sous pression de confinement
Plage de pression de confinement: 0 ~ 1000KPa (source de pression est l'air, pompe à eau)
Médium d'essai: liquide ou gaz
Contrôle de la pression: contrôle par ordinateur
mode de fonctionnement; fonctionnement par ordinateur
La précision de l'affichage: 1KPa
(3) Système de régulation de la contre-pression
Région de charge de contre-pression: 0 à 1 MPa 0,02 KPa réglable
Voltage: 220V/250W
(4) Système de commande du changement de volume
Déplacement: précision 0,1 ml
Transmetteur de pression des pores: 0 à 300 KPa, précision 0,5 KPa
(5) Chambre sous pression
Φ39.1mm, Φ61.8mm, Φ101mm peuvent être sélectionnés arbitrairement, et la configuration d'usine de la chambre à pression Φ39.1mm.
(6) Système de commande par servo
Le système de contrôle servo est une nouvelle génération de produits de mesure et de contrôle intelligents développés sur la base de la plateforme ISD.1 carte de mesure et de commande de spécifications avec un noyau de commande DSP à virgule flottante de 32 bits intégré et un système d'exploitation en temps réel intégré DTE pour obtenir tout contrôle en boucle fermée multicanalLa fréquence de mesure et de contrôle de 10 000 fois/seconde peut satisfaire aux exigences de mesure et de contrôle des spécifications de l'essai dynamique.
Paramètres du produit
| Poussée de piston de cylindre électrique |
100 mm |
| Bouteille électrique |
une puissance de sortie maximale de 10KN (autres spécifications sont facultatives: 5KN; 50KN; 100KN) |
| Capteur de pression |
Précision de 0 à 10KN 0,05N |
| Déformation: |
0-100mm Précision: 0,001mm peut réaliser n'importe quel point de réinitialisation |
| Vitesse de chargement de la bouteille électrique |
0.001~50 mm/min, peut être réglé arbitrairement |
| Fréquence de vibration de la bouteille électrique: |
0.1~5.0Hz, le contrôle de la contrainte et de la contrainte peut être réglé arbitrairement |
| Voltage |
220 V à 50 Hz |
| Le pouvoir |
5 kW |

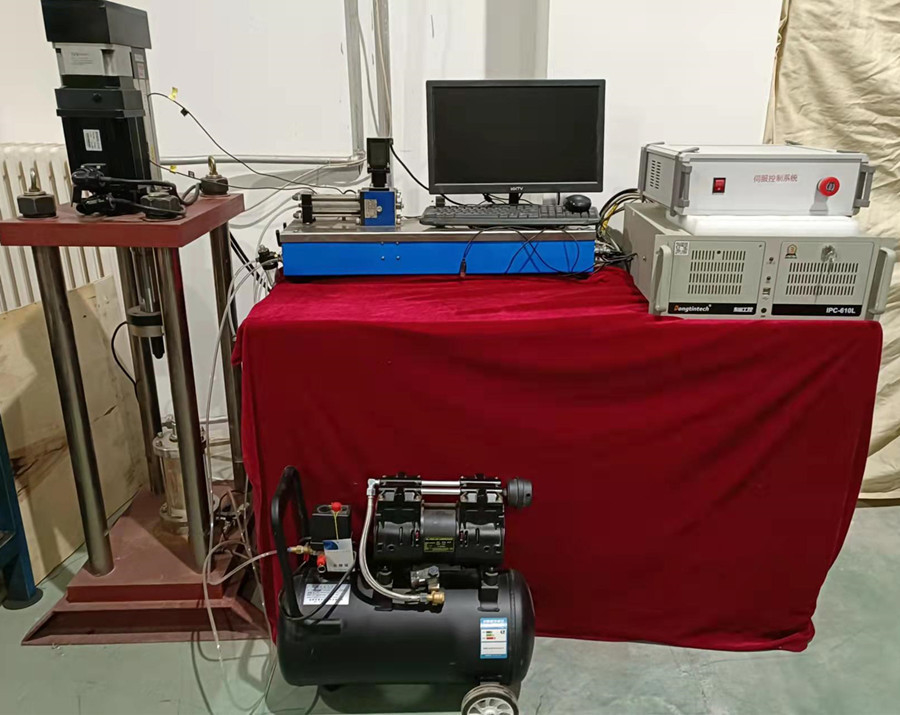

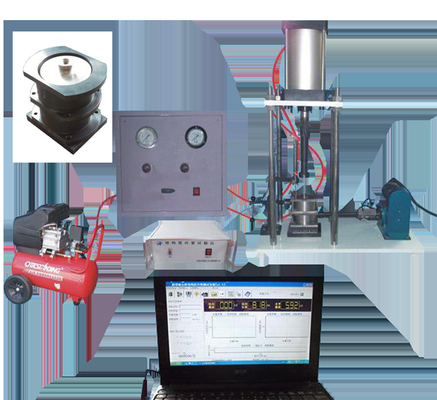

Des photos détaillées

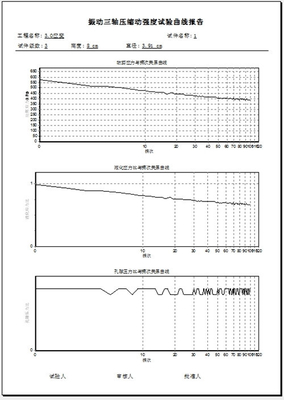

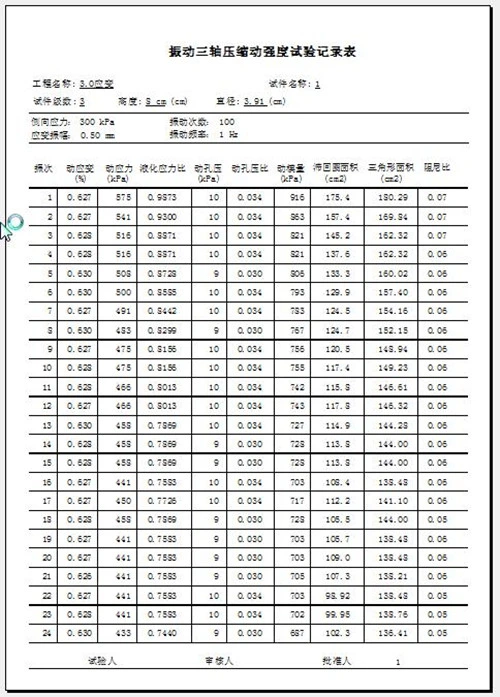

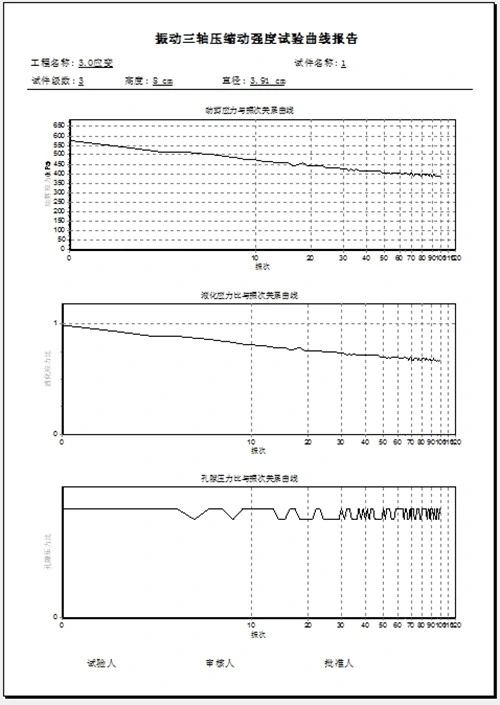

Rapport d'essais

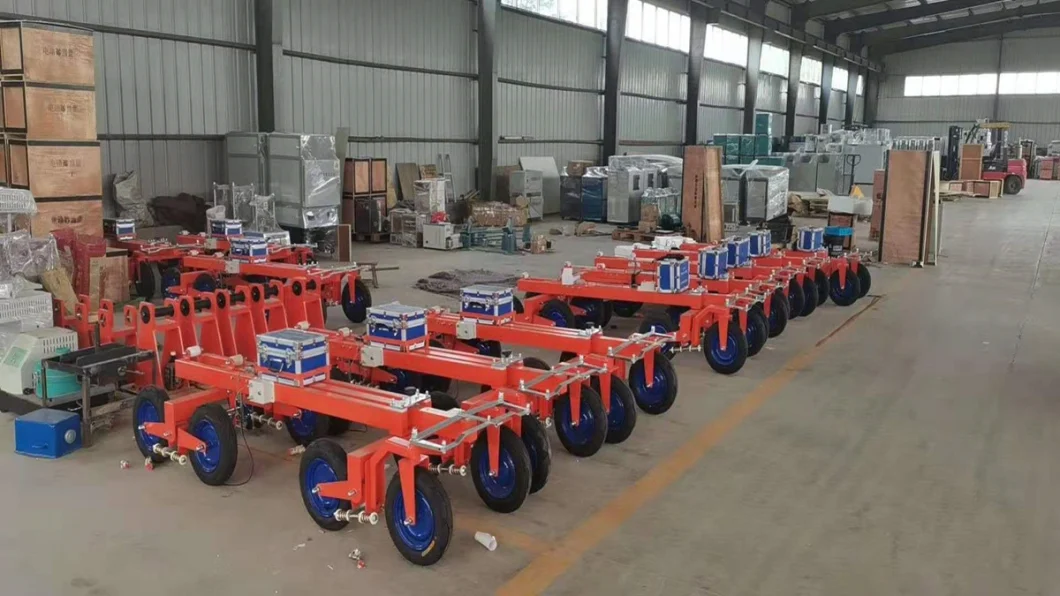

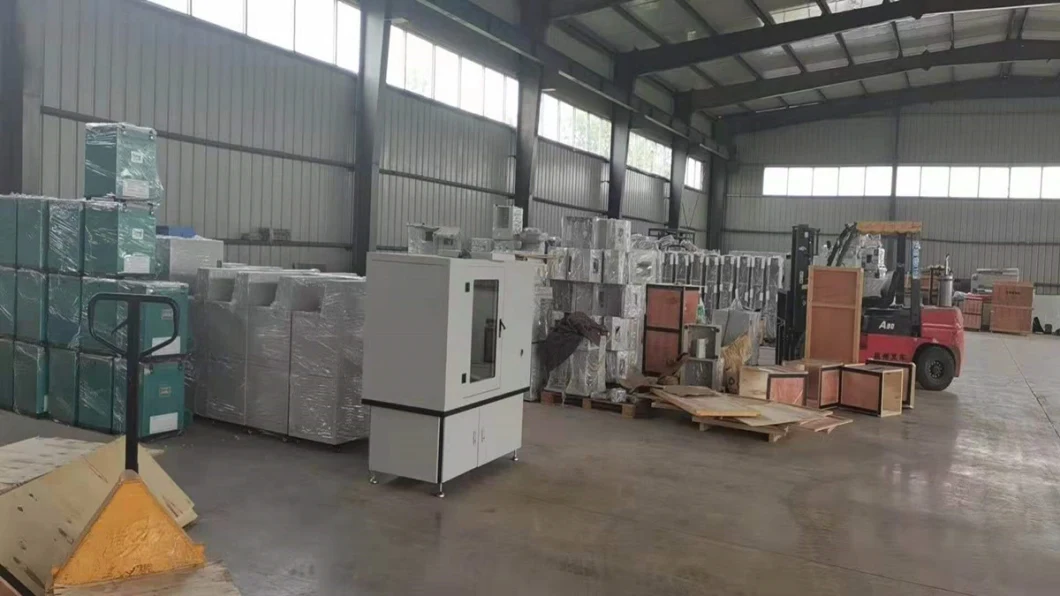

Profil de l'entreprise
