Enquête géotechnique Forage de puits Soil pénétromètre à cône statique hydraulique sonde CPT

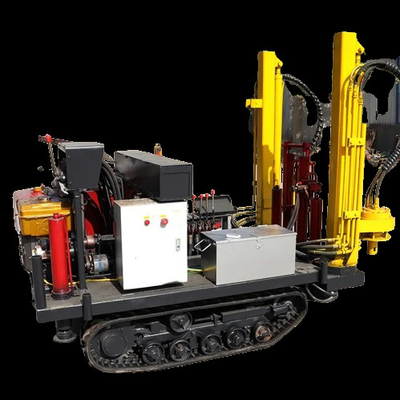

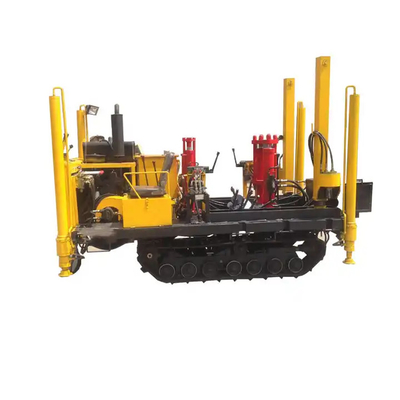

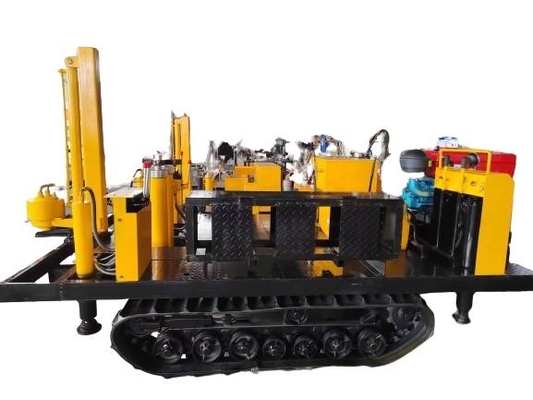

Appareil de forage d'investigation géotechnique, pénétromètre statique hydraulique à cône CPT

Spécification :

1. L'ensemble complet comprend le train de roulement, le système d'ancrage, le système de pénétration et le système de test
2. Transport : entraînement manuel à quatre roues
3. Type d'entraînement : entraînement arrière
4. Rayon de braquage : pas plus de 4 m
5. Force motrice : moteur diesel à démarrage électrique
6. Puissance : pas moins de 22 CV, rotation : 2200-2600 tr/min
7. Type d'ancrage : ancrage automatique de type crémaillère
8. Vitesse de pénétration : 0,8-1,2 m/min ; puissance de pénétration nominale : 200 KN
9. Vitesse d'extraction : 2,5 m/min ; puissance d'extraction : 220 KN
10. Fluide de travail : huile hydraulique 68#
11. Pression d'huile du système : 14 MPa
12. Capacité du réservoir d'huile : 100 L
13. Type de pénétration : type de blocs de fixation, presser et extraire
14. Vitesse de déplacement : 25-40 Km/h
15. Température de fonctionnement : -10-40 °C

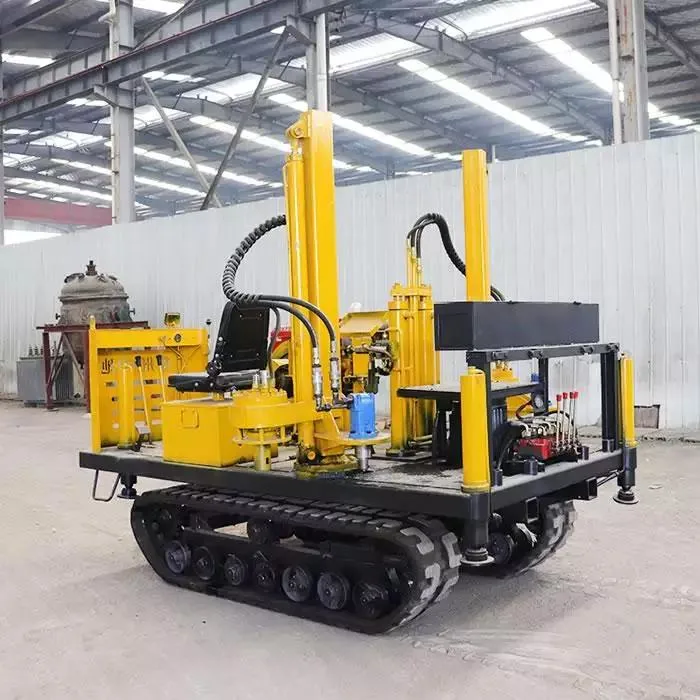

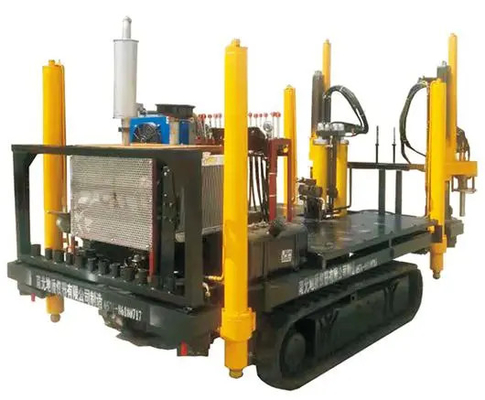

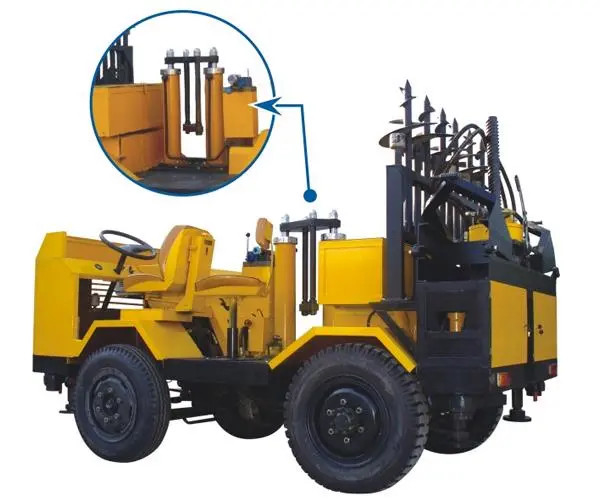

Véhicule CPT


Véhicule CPT

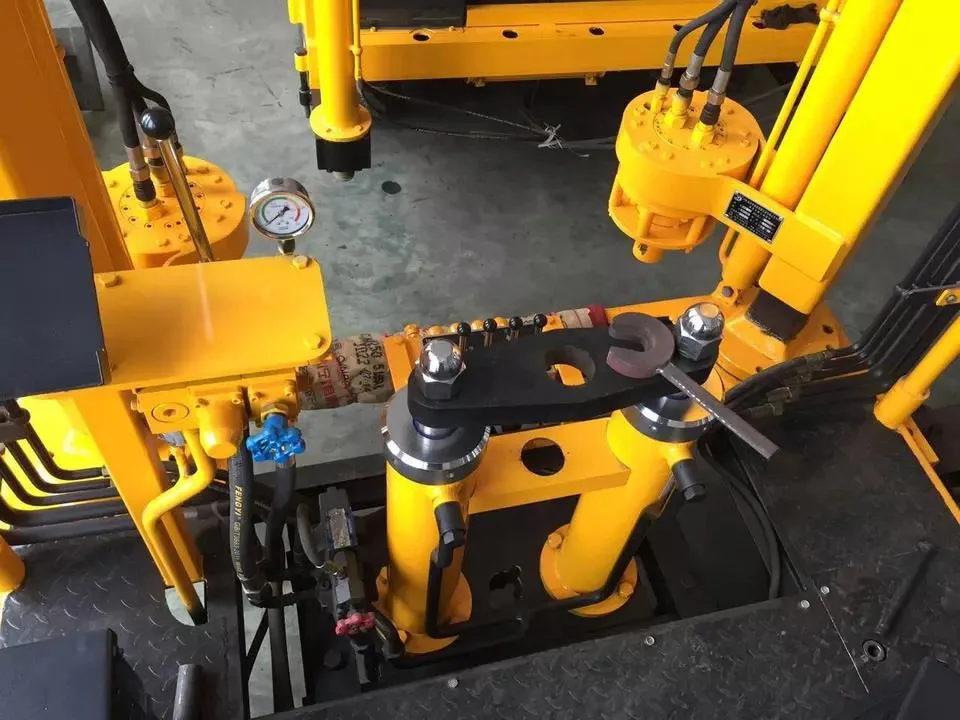

Système de transmission hydraulique

Cette machine utilise un système de transmission hydraulique pour la pénétration, l'ancrage, la mise à niveau et le support du corps, etc.
L'huile du système hydraulique est fournie par une pompe à engrenages à grand débit et haute pression, utilisant une vanne combinée sous-multi-puces avancée
installée au milieu du corps de la console, chaque pièce d'une vanne hydraulique contrôle un
circuit. Sur la droite de la vanne multiple, la soupape de décharge est installée pour contrôler la pression d'huile.
Le panneau de commande comporte deux couches, la supérieure est le circuit de commande principal, la inférieure est le circuit de commande des vérins.
La tige de commande gauche est utilisée pour contrôler les systèmes de pénétration, le milieu pour contrôler le système d'ancrage, la droite pour
contrôler les vérins hydrauliques. Les quatre vérins inférieurs multiples servent à contrôler le vérin d'huile, un étrangleur unidirectionnel est installé
pour contrôler la vitesse de levage des vérins hydrauliques.

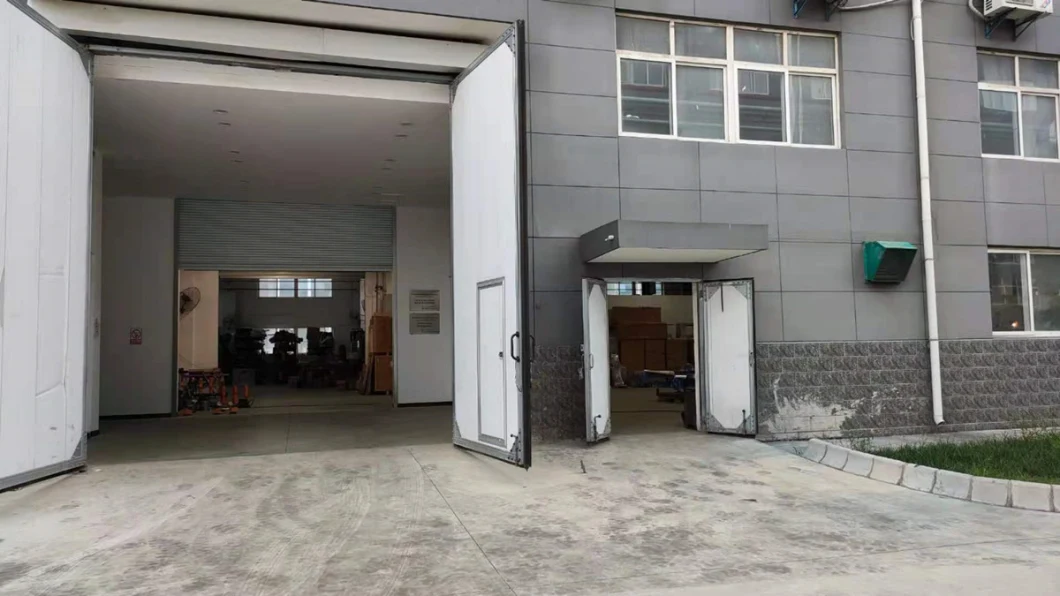

Xi 'an Zealchon electronic technology co., LTD, située dans la zone de développement de l'industrie des nouvelles technologies à Xi'an, une ville ancienne en Chine. Elle couvre une superficie de 7500 mètres carrés de surface bâtie. Zealchen se spécialise dans deux aspects : l'un est la recherche en génie civil et les appareils expérimentaux ; l'autre est la recherche et le développement de lasers à semi-conducteurs. D'une part, actuellement basée sur la recherche d'instruments expérimentaux civils, l'équipe de recherche est fondée par le personnel issu de l'université Chang 'an, de l'université polytechnique de Xi 'an, de l'université du pétrole de Xi 'an, qui possède la technologie de pointe dans ce domaine. En outre, sa recherche et son développement ont accompli une série de normes nationales et internationales de premier plan, une technologie de premier ordre en matière d'asphalte et de mélange d'asphalte, de routes, de ponts, de géotechnique, d'instruments d'essai structurels, et même plus, certains des produits comblent le vide d'équipements similaires au pays et à l'étranger, ont remporté des prix nationaux, ministériels et provinciaux. La fabrication sur site nous permet de personnaliser nos produits rapidement et efficacement pour répondre aux demandes spécialisées des clients. Notre équipe de support technique, nos équipes de marketing et de développement web sont également basées en Chine et se consacrent à fournir un support et des services complets à la clientèle.
