C157 Testeur du coefficient de pression latéral statique pour les essais de laboratoire du sol
Le coefficient de pression latérale statique est le rapport entre la contrainte latérale efficace et la contrainte axiale efficace du sol, à condition qu'il n'y ait pas de déformation latérale.
Utiliser un piézomètre pour effectuer un essai avec ou sans drainage afin de mesurer la contrainte efficace latérale et la contrainte efficace axiale et calculer le coefficient de pression latérale statique du sol,qui convient aux sols argileux saturés et sablonneuxCaractéristiques de l'instrument: une charge constante et progressive peut être obtenue par pression d'air et pression d'eau.Des logiciels spéciaux peuvent collecter et surveiller automatiquement le déplacement et la pression en temps réel. Avec différents dispositifs de conteneurs, une machine peut effectuer plusieurs tests.
Les principaux composants de l'instrument:

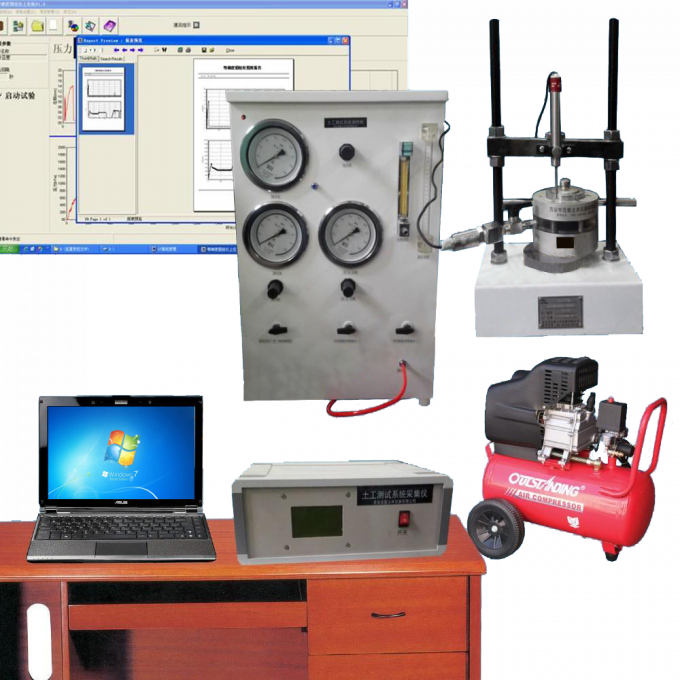

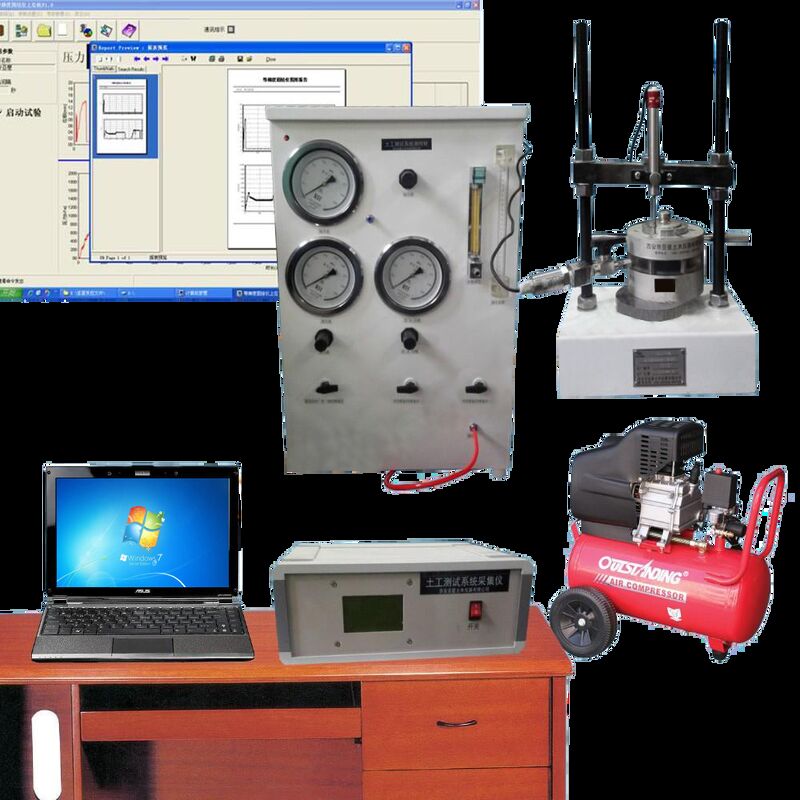

L'instrument est principalement composé d'une pompe à air, d'une cabine de mesure et de commande, d'un cadre de réaction à pression d'air, d'un capteur de déplacement, d'un capteur de pression latérale et d'un système d'acquisition de logiciels informatiques.qui peut afficher et stocker des graphiques de données de pression des pores, déformation, rebond, pression et déformation des pores, pression et temps des pores, le graphique de déformation des données, le graphique de déformation et temps des données, le graphique de rebond du chargement et du déchargement,la valeur maximale, valeur minimale et valeur moyenne des données correspondant à l'heure. Appareil d'essai à l'appui: instrument de consolidation K0. Système d'acquisition de logiciel informatique:acquisition et surveillance en temps réel des changements de déplacement et de pression latérale.
Paramètres techniques:
1. charge axiale: 0 ~ 10 kN; charge constante en fonction de la surface de l'échantillon 2. taille de l'échantillon de l'instrument de consolidation KO: Φ61,8 mm × 40 mm 3. bloc d'échantillon d'étalonnage: diamètre intérieur 61,8 mm,hauteur 100 mm 3Le détecteur de pression de l'axe: 0 à 1 MPa; résolution: 0,005 MPa 4. Le détecteur de pression arrière: 0 à 1 MPa; résolution: 0,005 MPa 5. Le détecteur de pression arrière: 0 à 500 kPa ± 0,01 kPa 6.Déplacement axial: 0~20 mm ±0,01 mm 8. configuration standard: un échantillon, une pression latérale, une déformation 9. optionnellement faire trois échantillons, trois pressions latérales et trois déformations en même temps
