Description du produit
Machine d'essai de compression triaxiale (pression de confinement) C142 Rock
La méthode de détermination de la résistance et de la déformation de l'éprouvette sous pression axiale triaxiale dans l'essai de résistance à la compression triaxiale de la roche. Calculez les paramètres de résistance et de déformation de l'éprouvette sous compression triaxiale. Elle peut également déterminer la résistance au cisaillement à la compression et le coefficient de Poisson de la roche. Normalement, un essai de résistance à la compression triaxiale avec drainage non consolidé sous pression latérale et sans mesure de la pression interstitielle est utilisé.
Processus expérimental : Tout d'abord, placez l'éprouvette de roche préparée sur le manchon en latex résistant à l'huile et placez-la dans la chambre de pression triaxiale, centrez le bloc de pression de l'échantillon de roche et le siège à rotule, puis placez la chambre de pression triaxiale sur la machine d'essai de pression. La chambre de pression est alignée avec la plaque de pression. Démarrage, appliquez simultanément une pression latérale (pression de confinement) et une pression axiale à la valeur de pression latérale prédéfinie à une vitesse de chargement de 0,05 mm/min, et maintenez la pression de la paroi latérale inchangée, puis à une vitesse de chargement de 0,5 MPa ~ 6 MPa par seconde. Chargez la pression axiale jusqu'à ce que l'éprouvette soit cassée et enregistrez les valeurs de charge axiale et de déformation pendant l'essai.

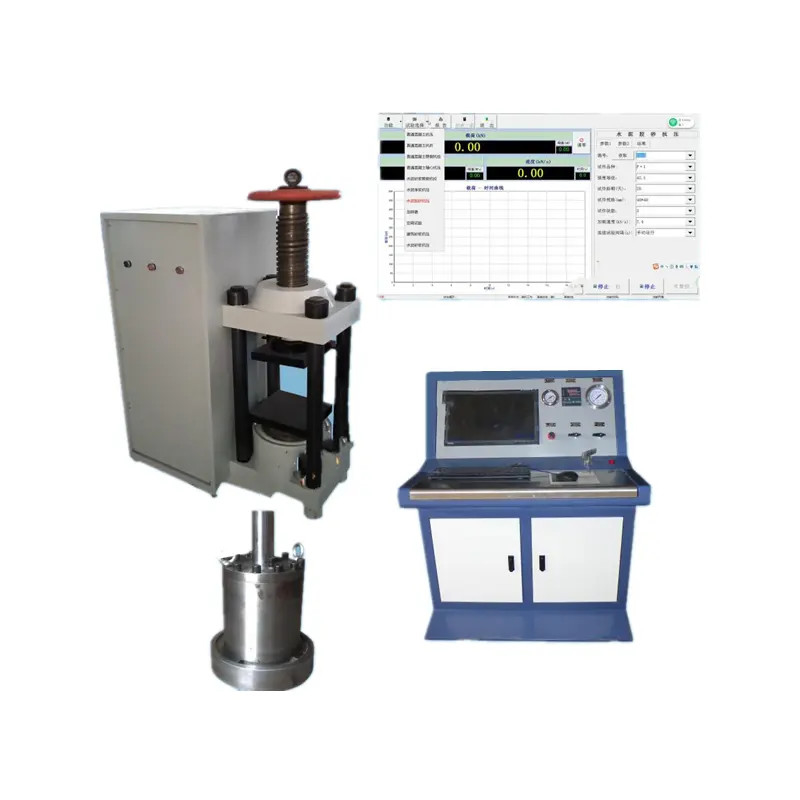

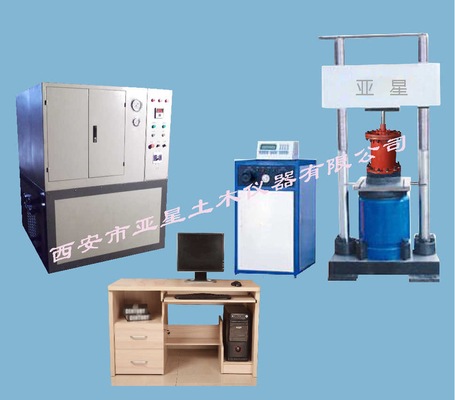

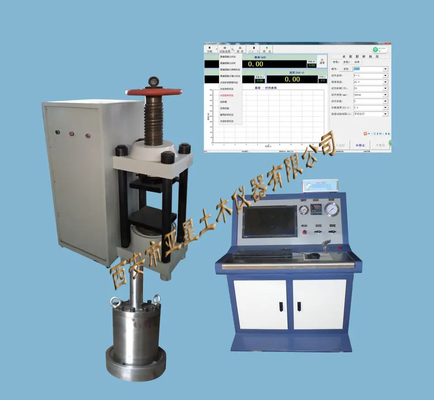

Composants principaux : dispositif de chargement de pression axiale hydraulique, chambre de pression triaxiale avec résistance à haute pression de 90 MPa, dispositif de chargement de pression de confinement, instrument de contrôle d'acquisition par ordinateur et système d'analyse.
Composants principaux : dispositif de chargement de pression axiale à pression d'huile, chambre de pression triaxiale résistante à haute pression 90 MPa, dispositif de chargement de pression de confinement, contrôleur d'acquisition par ordinateur et système d'analyse.
1. Dispositif de chargement de pression axiale hydraulique : 1500 kN précision ± 12 N
2. Chambre de pression triaxiale : elle comprend un corps en acier et deux embouts en acier. Lors de l'installation de l'échantillon, les capuchons aux deux extrémités sont serrés, et elle comprend également deux joints auto-étanches. L'un est utilisé pour connecter la pression de confinement latérale au système de contrôle hydraulique, et l'autre est connecté au système de contrôle de la pression hydraulique pour tester la pénétration et la pression interstitielle. Matériau en acier sans soudure à paroi épaisse, haute pression résistante 80MOa
3. Taille de l'échantillon : 50 mm × 100 mm 25 × 100 mm peut également être adapté à d'autres tailles.
4. Chargement de la pression de confinement latérale : 0 ~ 50 MPa, précision 0,1 MPa, définir une pression constante à volonté, affichage LCD, contrôle numérique.
5. Osmose inverse : 0 ~ 16 MPa, précision 0,1 MPa, définir la pression constante arbitrairement, affichage LCD, contrôle numérique. En option.
6. Plage de déformation (rebond) de compression axiale : 0 ~ 10 mm ± 0,001 mm
7. Plage de déformation latérale : 0 ~ 4 mm ± 0,001 mm
8. Coefficient de Poisson : rapport de la déformation axiale à la déformation latérale
9. Taille des plateaux de pression supérieur et inférieur de la presse : 300 mm
10. Plateaux supérieur et inférieur de la presse. Grand espacement : 400 mm
11. Piston de la presse. Course importante : 50 mm
12. Alimentation : 380 V ± 10 %, 50 Hz
13. Milieu de travail de la chambre de pression de roche : huile hydraulique
14. Dimensions hors tout de la presse (longueur × largeur × hauteur (mm) : 890 × quatre cent cinquante × mille trois cent quarante

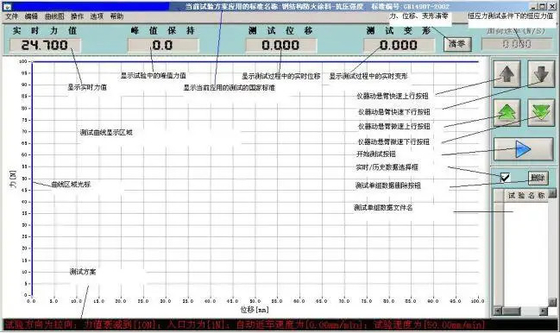

15. Grâce au logiciel de collecte et d'analyse automatique, les données du processus de test d'aptitude triaxiale de la roche sont collectées, analysées et évaluées en temps réel.
