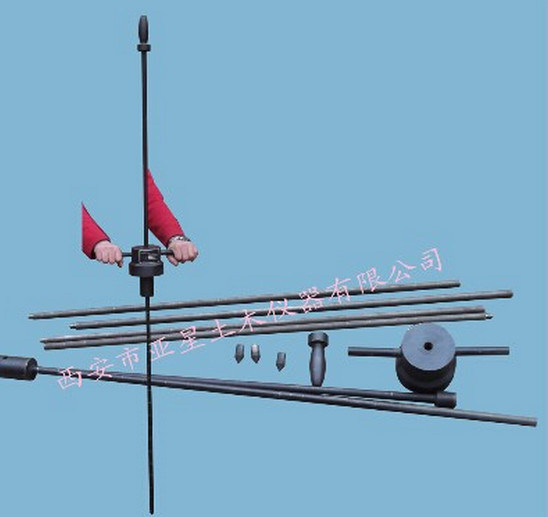

Pénétromètre dynamique à cône DCP pour la couche de forme de la route B046

Pénétromètre à cône dynamique DCP sous-grade routier

Les pénétromètres à cône dynamique (DCP) permettent de déterminer rapidement la résistance au cisaillement du sol à des profondeurs allant jusqu'à 1,8 m, avec des extensions en option.Cet équipement de terrain précis et portable mesure les propriétés du sol qui peuvent être liées aux valeurs de laboratoire CBR ou Resilient ModulusLa conception originale par le Corps des ingénieurs de l'armée des États-Unis répond aux exigences de l'ASTM. Le DCP comble l'écart entre la conception de pavés de laboratoire et l'assurance de la qualité de la construction.

La résistance de pénétration du marteau coulissant est mesurée en coups par millimètre..Les points entraînés sont disponibles sous forme d'acier durci à usage multiple ou de cônes jetables à usage unique.Les deux cônes ont un diamètre maximal de 0Les tiges sont facilement assemblées avec des raccords de broches à connexion rapide et peuvent être entraînées à une profondeur d'environ 28 1⁄4 pouces (71,8 cm).Les barres d'extension facultatives avec connexions filetées peuvent être achetées séparément pour des essais à plus grande profondeur.

Pénétromètre à cône dynamiqueIl mesure la résistance au cisaillement dans les sols avec des valeurs CBR comprises entre 10 et 100.Le marteau en acier est standard.Les anneaux de profondeur de.2" sont marqués sur la tige de conduite de 30 pouces (76,2 cm).Le manuel fournit des tableaux de recherche pour corréler le nombre de coups avec les valeurs de CBR et de poids unitaireLe SF-10 n'est pas livré avec un sac de transport de terrain.

Elle consiste à:

• Conic Plain dia de base de 50 mm et angle de cône de 60 degrés.
• Adaptateur à cône avec cône et fils standard pour l'accouplement de la tige "A".
• Conique fileté pour l'accouplement de la tige "A" à 60 degrés, angles de cône, diamètre de base 50 mm.

• Paramètres techniques



  Poids du marteau: 8 kg

  En fonction des besoins du client, il peut être équipé de plusieurs sondes.

  La hauteur: 50 cm.

  Angle de cône de pointe facultatif: 90 ° 60 ° 30 °

  Diamètre de la tige cônique: φ20 mm

•
•
•



  Le service:







  1- Garantie 1 an de remplacement et de retour.





  2, Fourniture de visites d'usine et d'études, formation technique





  3, une assistance technique 24 heures sur 24 par e-mail ou par téléphone





  4, Fournir des lignes directrices pour la conception de programmes de construction de laboratoires





  5, Fourniture de services de conception de produits et OEM

























  Emballage et expédition



















  Salon du commerce:















  Certification de l'appareil
