Application
Les sols mixtes et à grains fins ont fréquemment une capacité portante et une rigidité insuffisantes. Si la part des grains fins est d'environ 5 % plus élevée, une auto-compaction adéquate n'est plus à prévoir. C'est là que le compactage par vibro-remplacement entre en jeu comme amélioration. Ce procédé convient également à l'amélioration des remblais à gros grains comprenant des décombres, des scories ou des morts-terrains.
Un domaine d'application particulier concerne les colonnes de drainage vibrées. La flottation est ici supprimée. La colonne agit alors simplement comme un drain.
Fonction
Le vibro-remplacement
Dans la plupart des cas, un vibrateur à alimentation par le bas est utilisé, avec lequel un matériau de remplissage à gros grains est déchargé à l'extrémité du vibrateur avec l'aide d'air comprimé. Les vibrocats avec un guide conçus par Keller fournissent une pression d'abaissement supplémentaire à appliquer lorsque le vibrateur est abaissé et compacte.
Dans le compactage par vibro-remplacement, le travail est effectué par étapes alternées. Le gravier ou les pierres concassées qui sont déchargés du moyeu du vibrateur sont compactés et déplacés dans le sol sur le côté. Il en résulte la formation de colonnes de remplacement qui supportent les charges en liaison avec le sol. Les paramètres de création sont enregistrés numériquement dans l'appareil.

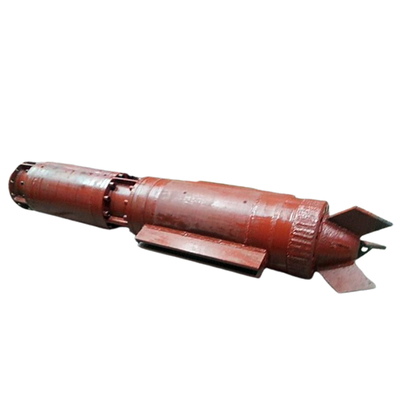

Paramètres techniques du vibroflot à entraînement électrique à fréquence variable de la série ZCQ
| spécification |
ZCQ45 |
ZCQ55 |
ZCQ75 |
ZCQ100 |
ZCQ130 |
Vibro
Moteur |
puissance nominale |
kw |
45 |
55 |
75 |
100 |
130 |
| Vitesse de rotation |
tr/min |
1450 (1950) |
1450 (1950) |
1450 (1950) |
1450 (1950) |
1450 (1950) |
| Intensité nominale |
A |
86 |
110 |
150 |
196 |
256 |
Vibration
mouvement
machine
corps |
Fréquence de vibration |
HZ |
24 |
24 |
24 |
24 |
24 |
| Moment |
N.m |
47 |
56 |
69 |
78 |
88 |
| Force d'excitation |
kN |
110-200 |
130-235 |
180-325 |
190-350 |
210-380 |
| Amplitude de vibration à vide |
mm |
≥18 |
≥16 |
≥15 |
≥15 |
≥16 |
| Courant à vide |
A |
≤35 |
≤40 |
≤50 |
≤60 |
≤70 |
| Le diamètre extérieur du corps |
mm |
351 |
377 |
426 |
426 |
426 |
| Longueur du corps |
mm |
≤2230 |
≤2465 |
≤2600 |
≤2750 |
≤2860 |
| La masse totale |
kg |
1000 |
1350 |
1800 |
1950 |
2200 |
Précédentphotos de projet
Projet de base de réserve de pétrole brut commercial de Sinopec Hainan en Chine
Projet de tunnel de l'île HZMB
Projet de bibliothèque de base de réserve commerciale de pétrole brut de Sinopec Caofeidian en Chine
Marché international
Entreprises basées en Chine, dans le monde. Explorer activement le marché international, les sociétés de vente internationales sont principalement concentrées en Afrique, au Moyen-Orient et dans les pays asiatiques, notamment : Bénin, Sri Lanka, Indonésie, Malaisie, Algérie et autres pays, et une grande crédibilité et visibilité des clients.
1, Négociations sur l'approvisionnement en équipements du projet de l'ambassade de Chine au Bénin

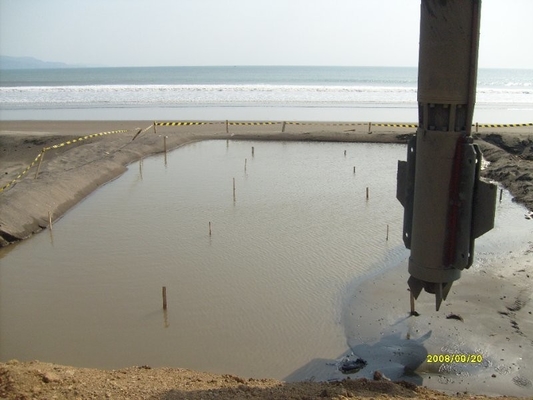

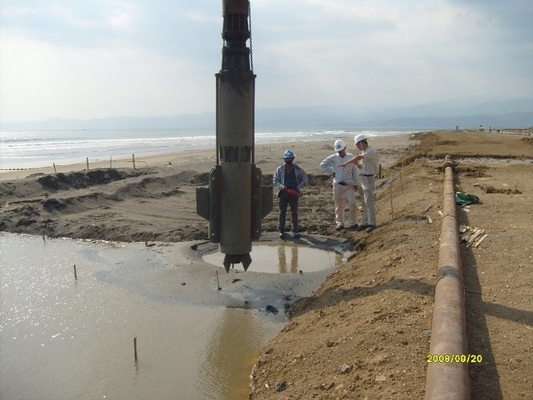

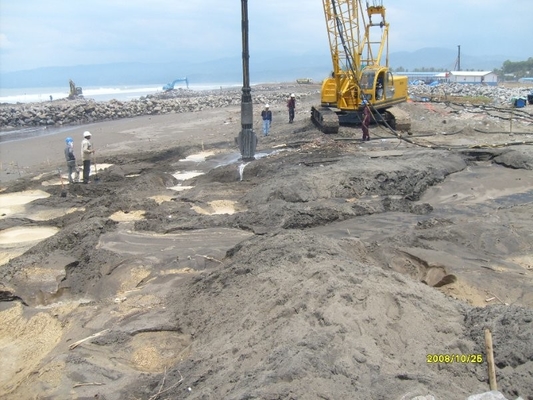

Construction portuaire et fondations en mer de Vibro en Indonésie
