| paramètre |
modèle |
ZCQ45 |
ZCQ55 |
ZCQ75 |
ZCQ100 |
ZCQ130 |
ZCQ150 |
ZCQ180 |
| Puissance nominale du moteur |
kW |
45 |
55 |
75 |
100 |
130 |
150 |
180 |
| Vitesse de rotation |
tr/min |
1450 |
1450 |
1450 |
1450 |
1450 |
1450 |
1450 |
| Courant nominal |
A |
80 |
100 |
150 |
190 |
250 |
290 |
350 |
| Fréquence de vibration |
HZ |
24 |
24 |
24 |
24 |
24 |
24 |
24 |
| Couple dynamique |
N.m |
47 |
56 |
69 |
78 |
88 |
96 |
106 |
| Force d'excitation |
kN |
110 |
130 |
160 |
180 |
200 |
225 |
250 |
| Amplitude de vibration à vide |
mm |
≥10 |
≥9.8 |
≥9.5 |
≥9.2 |
≥9.0 |
≥8.8 |
≥8.5 |
| Courant à vide |
A |
≤35 |
≤40 |
≤50 |
≤60 |
≤70 |
≤80 |
≤90 |
| Diamètre extérieur du corps |
mm |
360 |
390 |
426 |
426 |
426 |
426 |
426 |
| Longueur du corps |
mm |
≤2230 |
≤2465 |
≤2600 |
≤2750 |
≤2860 |
≤3000 |
≤3150 |
| Masse totale |
kg |
1000 |
1350 |
1800 |
1950 |
2200 |
2350 |
2600 |
Xi'an Zhenchong Machinery Equipment Co., Ltd. (anciennement Xi'an Huashan Zhenchong Factory) est située dans le district de Fuxin, à Xi'an, une ville historique célèbre en Chine. Elle bénéficie d'une situation géographique avantageuse et de transports pratiques. Elle est adjacente au plus grand port intérieur de Chine - la zone portuaire internationale de Xi'an et à plusieurs sections. L'autoroute n'est qu'à quelques centaines de mètres de la sortie de l'autoroute. Fondée en 1987, la société est une entreprise de machines de construction à fondation faible intégrant la R&D, la production, la vente et la promotion, et une technologie de construction sans excavation largement utilisée. La société adhère toujours au principe de « la qualité d'abord, la réputation d'abord ». Avec ses avantages techniques, sa forte force professionnelle et l'esprit d'amélioration continue et de développement continu, la société a toujours été au premier plan dans le même secteur en matière de recherche, de développement, de production et de vente de machines vibrantes.
Anne Vibroflotation Machinery Co.Ltd.(anciennement Xi’an Huashan vibrator factory) est située dans la ville historique de Chine - l'ancienne capitale du district de Xi’an Chanba, l'emplacement et le transport pratique, à côté du plus grand port intérieur de Chine - le district portuaire international de Xi’an et les autoroutes, l'exportation à seulement quelques centaines de mètres de l'autoroute.
Description du produit
Application
Les sols mixtes et à grains fins ont fréquemment une capacité portante et une rigidité insuffisantes. Si la part des grains fins est d'environ 5 % supérieure, une auto-compaction adéquate n'est plus à prévoir. C'est là que la compaction par vibro-remplacement entre en question comme une amélioration. Ce procédé convient également à l'amélioration des remblais à gros grains comprenant des décombres, des scories ou des morts-terrains.
Un domaine d'application particulier sont les colonnes de drainage vibro. La flottation est supprimée par la présente. La colonne agit alors simplement comme un drain.
Fonction

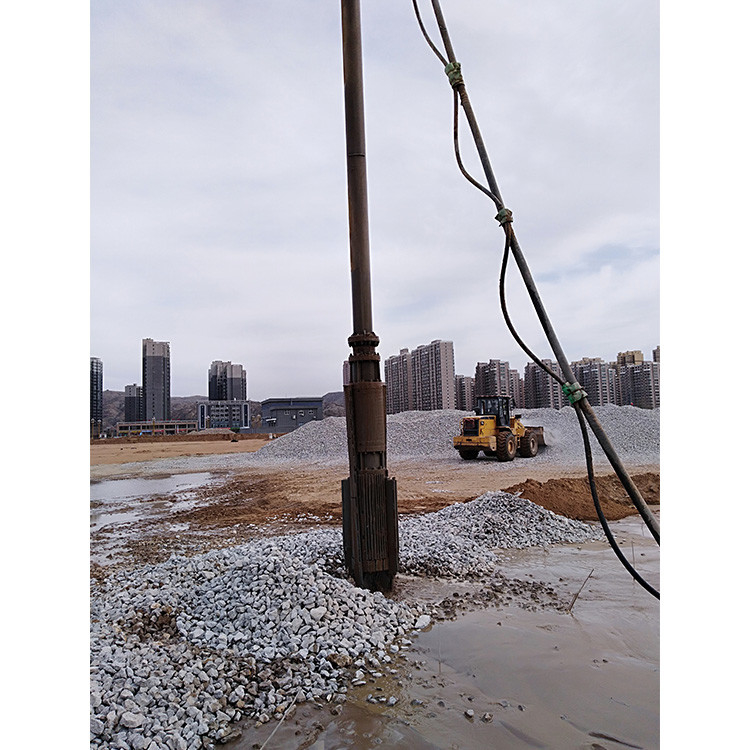

Le vibro-remplacement
Dans la plupart des cas, un vibrateur à alimentation par le bas est utilisé, avec lequel un matériau de remplissage à gros grains est déchargé à l'extrémité du vibrateur avec l'aide d'air comprimé. Les vibrocats avec un guide conçus par Keller fournissent une pression d'abaissement supplémentaire à appliquer lorsque le vibrateur est abaissé et compacte.
Dans la compaction par vibro-remplacement, le travail est effectué par étapes alternées. Le gravier ou les pierres concassées qui sont déchargés du moyeu du vibrateur sont compactés et déplacés dans le sol sur le côté. Il en résulte la formation de colonnes de remplacement qui supportent les charges en liaison avec le sol. Les paramètres de création sont enregistrés numériquement dans l'appareil.

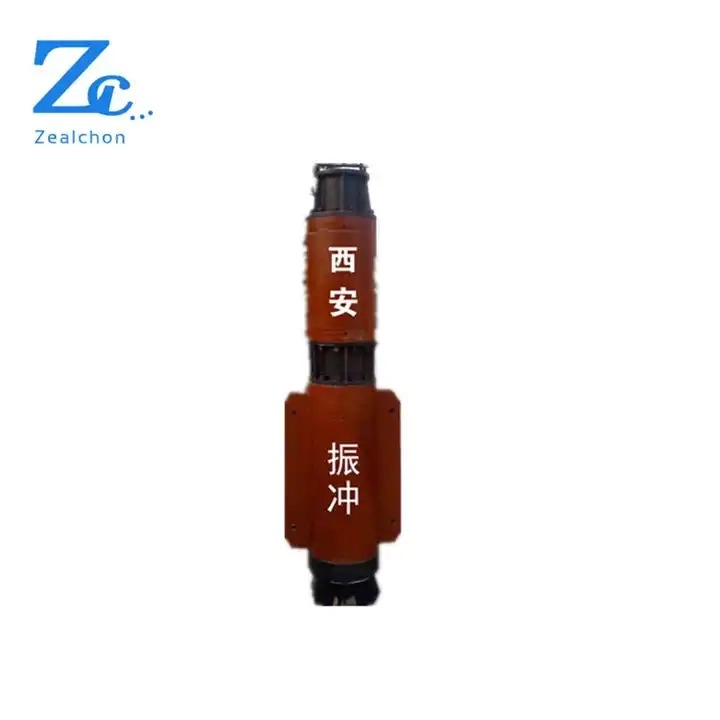

Paramètres techniques du Vibroflot à entraînement électrique à fréquence variable de la série ZCQ
| spécification |
ZCQ45 |
ZCQ55 |
ZCQ75 |
ZCQ100 |
ZCQ130 |
Vibro
Moteur |
puissance nominale |
kW |
45 |
55 |
75 |
100 |
130 |
| Vitesse de rotation |
tr/min |
1450 (1950) |
1450 (1950) |
1450 (1950) |
1450 (1950) |
1450 (1950) |
| Intensité nominale |
A |
86 |
110 |
150 |
196 |
256 |
Vibration
déplacer
machine
corps |
Fréquence de vibration |
HZ |
24 |
24 |
24 |
24 |
24 |
| Moment |
N.m |
47 |
56 |
69 |
78 |
88 |
| Force d'excitation |
kN |
110-200 |
130-235 |
180-325 |
190-350 |
210-380 |
| Amplitude de vibration à vide |
mm |
≥18 |
≥16 |
≥15 |
≥15 |
≥16 |
| Courant LO à vide |
A |
≤35 |
≤40 |
≤50 |
≤60 |
≤70 |
| Le diamètre extérieur du corps |
mm |
351 |
377 |
426 |
426 |
426 |
| Longueur du corps |
mm |
≤2230 |
≤2465 |
≤2600 |
≤2750 |
≤2860 |
| La masse totale |
kg |
1000 |
1350 |
1800 |
1950 |
2200 |
Préprojets
Projet de base de réserve de pétrole brut commercial de Sinopec Hainan en Chine
Projet de tunnel de l'île HZMB
Projet de bibliothèque de base de réserve commerciale de pétrole brut de Sinopec Caofeidian en Chine
Marché international
Entreprises basées en Chine, le monde. Explorer activement le marché international, les sociétés de vente internationales sont principalement concentrées en Afrique, au Moyen-Orient et dans les pays asiatiques, notamment : Bénin, Sri Lanka, Indonésie, Malaisie, Algérie et autres pays, et une grande crédibilité et visibilité des clients.
1, Négociations d'approvisionnement en équipements du projet de l'ambassade de Chine au Bénin
Indonésie Port et construction de fondations de Vibro offshore
