Application
Les sols mixtes et à grains fins ont fréquemment une capacité portante et une rigidité insuffisantes. Si la part de grains fins est d'environ 5 % plus élevée, une auto-compaction adéquate n'est plus à prévoir. C'est là que la compaction par vibro-remplacement entre en jeu comme amélioration. Ce procédé convient également à l'amélioration des remblais à gros grains comprenant des décombres, des scories ou des morts-terrains.
Un domaine d'application particulier concerne les colonnes de drainage vibrées. La flottation est supprimée ici. La colonne agit alors simplement comme un drain.
Fonction
Le vibro-remplacement

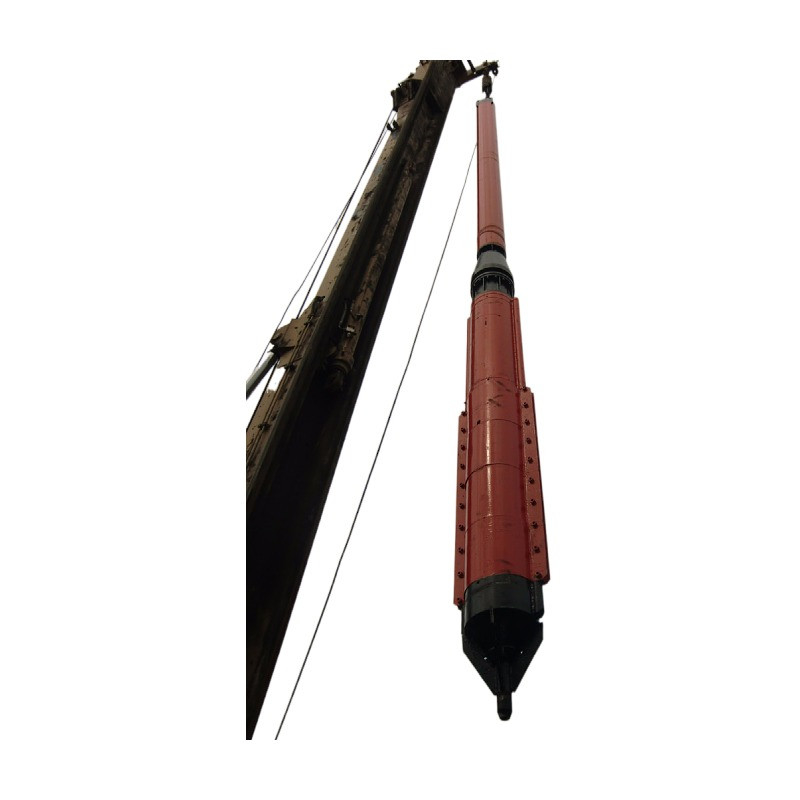

Dans la plupart des cas, un vibrateur à alimentation par le bas est utilisé, avec lequel un matériau de remplissage à gros grains est déchargé à l'extrémité du vibrateur avec l'aide d'air comprimé. Les vibrocats avec un guide conçus par Keller fournissent une pression d'abaissement supplémentaire à appliquer lorsque le vibrateur est abaissé et compacte.
Dans la compaction par vibro-remplacement, le travail est effectué par étapes alternées. Le gravier ou les pierres concassées qui sont déchargés du moyeu du vibrateur sont compactés et déplacés dans le sol sur le côté. Il en résulte la formation de colonnes de remplacement qui supportent les charges en liaison avec le sol. Les paramètres de création sont enregistrés numériquement dans l'appareil.

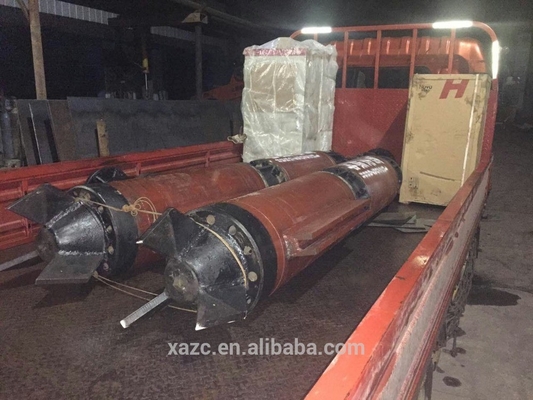

Paramètres techniques du Vibroflot à entraînement électrique à fréquence variable de la série ZCQ
| Spécification |
ZCQ45 |
ZCQ55 |
ZCQ75 |
ZCQ100 |
ZCQ130 |
Vibro
Moteur |
Puissance nominale |
kW |
45 |
55 |
75 |
100 |
130 |
| Vitesse de rotation |
tr/min |
1450 (1950) |
1450 (1950) |
1450 (1950) |
1450 (1950) |
1450 (1950) |
| Intensité nominale |
A |
86 |
110 |
150 |
196 |
256 |
Vibration
déplacer
machine
corps |
Fréquence de vibration |
HZ |
24 |
24 |
24 |
24 |
24 |
| Moment |
N.m |
47 |
56 |
69 |
78 |
88 |
| Force d'excitation |
kN |
110-200 |
130-235 |
180-325 |
190-350 |
210-380 |
| Amplitude de vibration à vide |
mm |
≥18 |
≥16 |
≥15 |
≥15 |
≥16 |
| Courant LO à vide |
A |
≤35 |
≤40 |
≤50 |
≤60 |
≤70 |
| Le diamètre extérieur du corps |
mm |
351 |
377 |
426 |
426 |
426 |
| Longueur du corps |
mm |
≤2230 |
≤2465 |
≤2600 |
≤2750 |
≤2860 |
| La masse totale |
kg |
1000 |
1350 |
1800 |
1950 |
2200 |
